Grad-CAMとは

Grad-CAMは、画像認識AIの判断根拠を人間が確認しやすい形に変換する説明可能AIの手法です。通常、深層学習モデルは多くの層で特徴を計算するため、なぜ「犬」「猫」「異常あり」と判断したのかを外から直接見ることはできません。Grad-CAMはこのブラックボックス性を少し開き、モデルが反応した領域を赤、黄、青などの濃淡で示します。

たとえば犬の写真を分類したときに、顔や耳、胴体の周辺が暖色で強調されていれば、モデルは犬らしい特徴に注目している可能性があります。一方で、背景の芝生や特定の撮影環境ばかりが強調されていれば、モデルが本来見てほしい対象ではなく、学習データの偏りに頼っている可能性を疑えます。

Grad-CAMで何が分かるのか

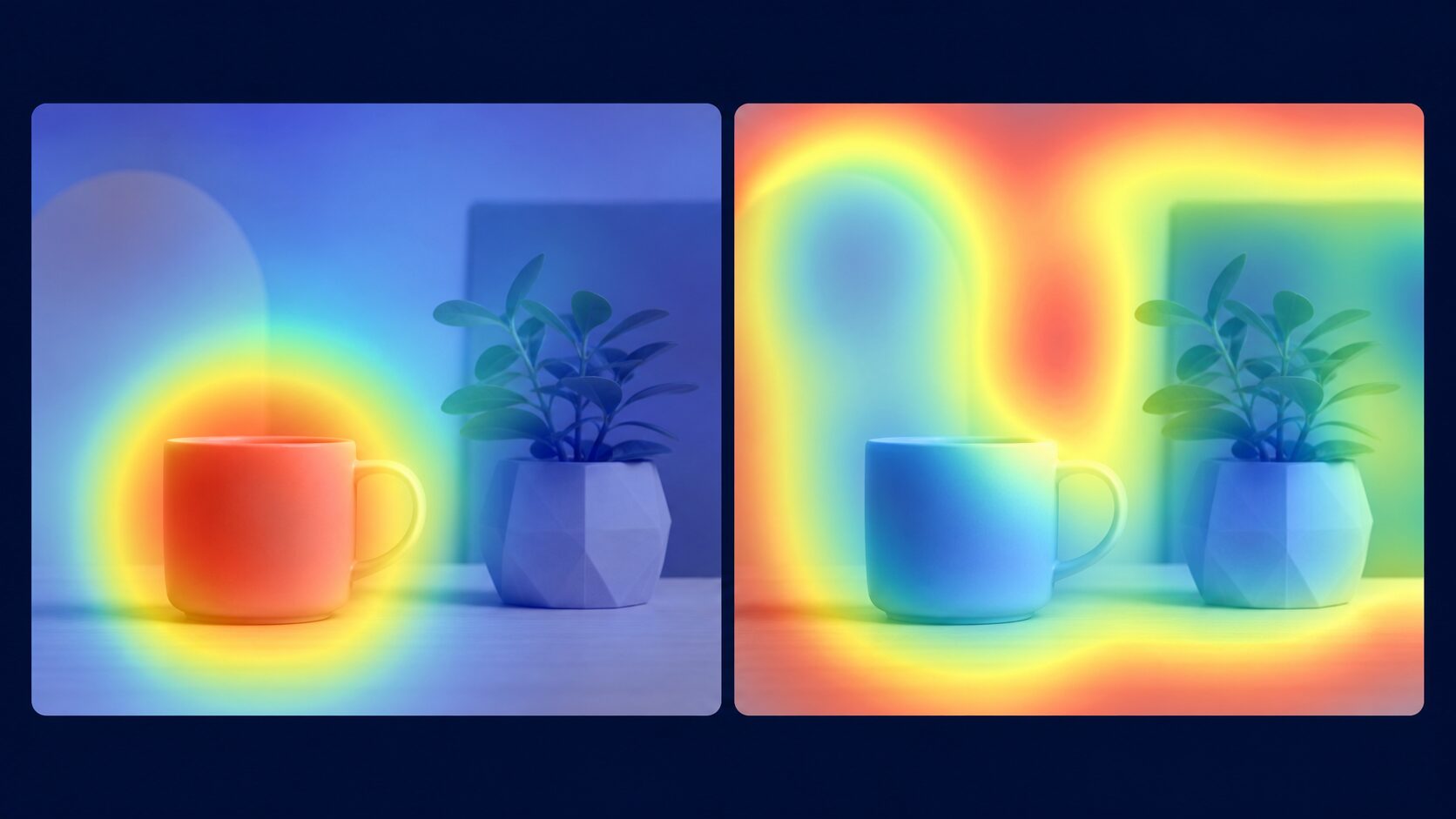

Grad-CAMで分かるのは、モデルが予測に使ったと考えられる注目領域の傾向です。赤く表示された場所は、予測クラスのスコアを高める方向に強く効いた領域だと解釈できます。これにより、モデルが対象物の形状を見ているのか、背景やノイズに反応しているのかを確認できます。

ただし、ヒートマップは「AIが人間と同じ理由で正しく考えた証明」ではありません。あくまで、モデル内部の反応を可視化した補助情報です。実務では、分類精度、混同行列、誤判定画像の確認、データセットの偏り調査などと組み合わせることで、Grad-CAMの結果をより意味のある検証材料にできます。

Grad-CAMの仕組み

Grad-CAMは、CNNの最後の畳み込み層に注目します。畳み込み層は、画像のエッジ、模様、形、部品のような特徴を段階的に捉える部分です。最後の畳み込み層には、分類に近い意味を持つ特徴が残っているため、どの場所が最終判断に効いたのかを調べる手がかりになります。

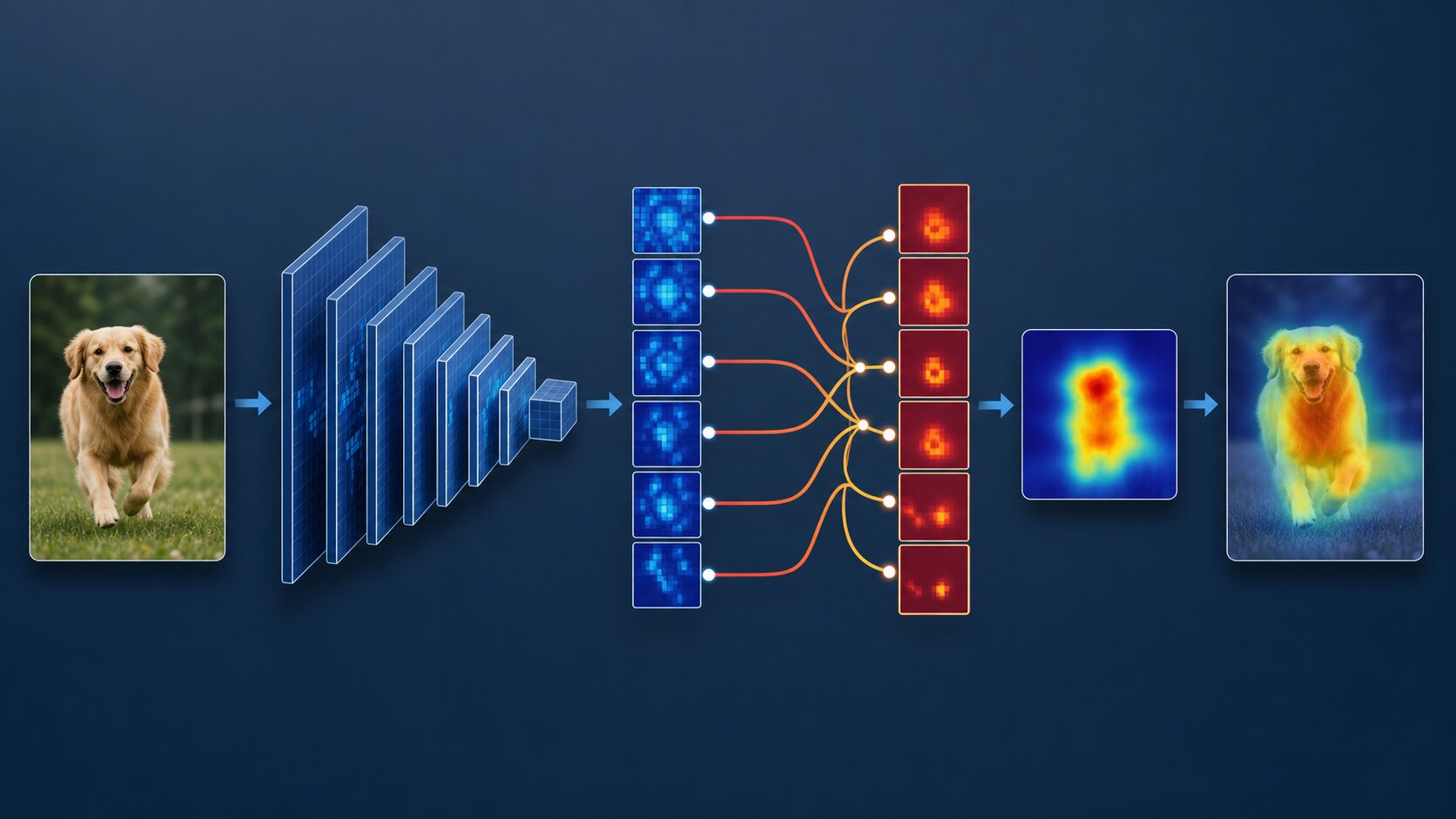

流れを簡単に整理すると、まず画像をモデルに入力し、対象クラスのスコアを計算します。次に、そのスコアが最後の畳み込み層の特徴マップに対してどのように変化するかを勾配で調べます。勾配は、ある値を少し動かしたときに結果がどれくらい変わるかを示す情報です。最後に、勾配から得た重みで特徴マップを足し合わせ、元画像の大きさに拡大して重ねるとヒートマップになります。

Grad-CAMの利点

Grad-CAMの大きな利点は、専門家以外にも伝わりやすいことです。数値だけでは分かりにくいモデルの反応を画像上に重ねられるため、開発者、現場担当者、研究者が同じ画像を見ながら議論できます。モデルの改善方針を考えるときにも、誤判定した画像のどこに注目していたかが分かると、追加データの収集や前処理の見直しにつなげやすくなります。

また、Grad-CAMは多くのCNN系モデルに適用しやすく、モデルを一から作り直さなくても使える場合があります。CAMと呼ばれる先行手法はモデル構造に制約がありましたが、Grad-CAMは勾配を使うため、より幅広い構造で使いやすい点が特徴です。

応用例

Grad-CAMは、AIの判断根拠を確認したい分野で広く使われます。医療画像では、AIが病変らしい領域を見ているかを医師が確認する補助になります。自動運転では、道路画像の中で歩行者、車線、信号などに注目しているかを確認し、安全性の検証に役立てられます。製造業では、製品の傷や変色など、AIが欠陥と判断した箇所を検査員が確認しやすくなります。

学習用途でも有用です。画像分類モデルを作った直後にGrad-CAMを使うと、精度だけでは見えないモデルの癖を確認できます。たとえば「鳥」を分類するモデルが鳥の体ではなく、いつも同じ背景の枝に反応しているなら、データセットの作り方を見直す必要があります。

使うときの注意点

Grad-CAMは便利ですが、結果の読み方には注意が必要です。赤く表示された場所は重要そうに見えますが、それだけで因果関係が証明されるわけではありません。ヒートマップの解像度は元画像より粗くなることが多く、細かな境界や小さな病変を厳密に示しているとは限りません。

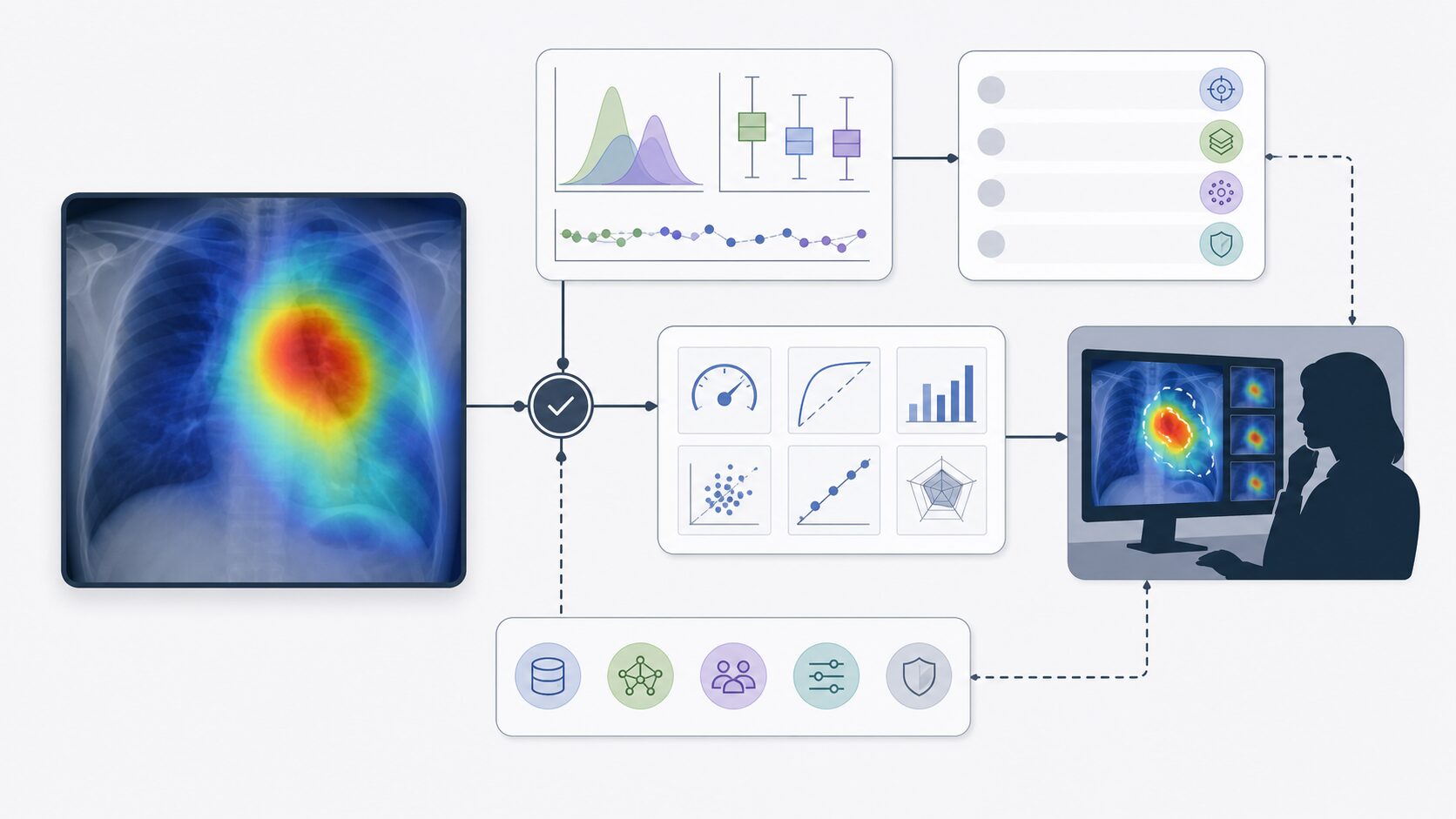

また、どの層を使うか、画像をどう前処理したか、モデルがどのデータで学習したかによって、見え方は変わります。医療や安全管理のような高リスク領域では、Grad-CAMを単独の判断材料にせず、専門家の確認、別の説明可能AI手法、定量評価、追加データでの検証と組み合わせることが重要です。

今後の展望

元記事でも触れられているように、Grad-CAMは主に画像の「どこ」に注目したかを示す手法です。今後は、動画のように時間変化を含むデータに対して「いつ」「どの変化」が判断に効いたのかを説明する方向が重要になります。監視映像、医療動画、ロボットの視覚認識などでは、時間方向の解釈が欠かせません。

さらに、最後の畳み込み層だけでなく、初期層や中間層の情報を組み合わせることで、より細かい特徴から高レベルな意味までを段階的に確認できる可能性があります。Grad-CAMは単独で完結する技術というより、説明可能AIの複数の手法と組み合わせて、モデルの信頼性を多角的に確認するための道具として発展していくと考えられます。

まとめ

Grad-CAMは、画像認識AIがどの領域に注目して分類したのかをヒートマップで示す手法です。CNNの特徴マップと勾配を使うことで、モデルの判断根拠を視覚的に確認しやすくします。

Grad-CAMの価値は、AIの判断を完全に説明することではなく、モデルの注目領域を確認し、誤判定やデータの偏りを見つける手がかりを与えることにあります。画像認識モデルを学ぶ人や実務で扱う人は、精度だけでなく、Grad-CAMのような可視化結果も合わせて確認すると、モデルをより深く理解できます。
