パイプライン制御とは

パイプライン制御とは、コンピュータが命令を処理するときに、作業をいくつかの段階へ分け、複数の命令を同時並行で進める技術です。1つの命令を最初から最後まで処理してから次の命令に移るのではなく、ある命令が次の段階へ進んだら、すぐに別の命令を前の段階へ入れます。

イメージとしては、工場の流れ作業に近いものです。製品を1人で最初から最後まで作るより、部品の取り付け、検査、梱包のように工程を分け、各担当者が別々の製品を同時に扱うほうが、一定時間内に完成する数は増えます。パイプライン制御も同じように、命令処理を工程化し、処理装置の待ち時間を減らすことで効率を高めます。

ここで重要なのは、パイプライン制御が「1つの命令そのものを必ず短時間で終わらせる魔法」ではない点です。1つの命令が全工程を通過する時間は大きく変わらない場合があります。それでも、複数の命令が流れ続けるため、連続した命令を処理するときの完了間隔が短くなり、全体の処理速度が向上します。

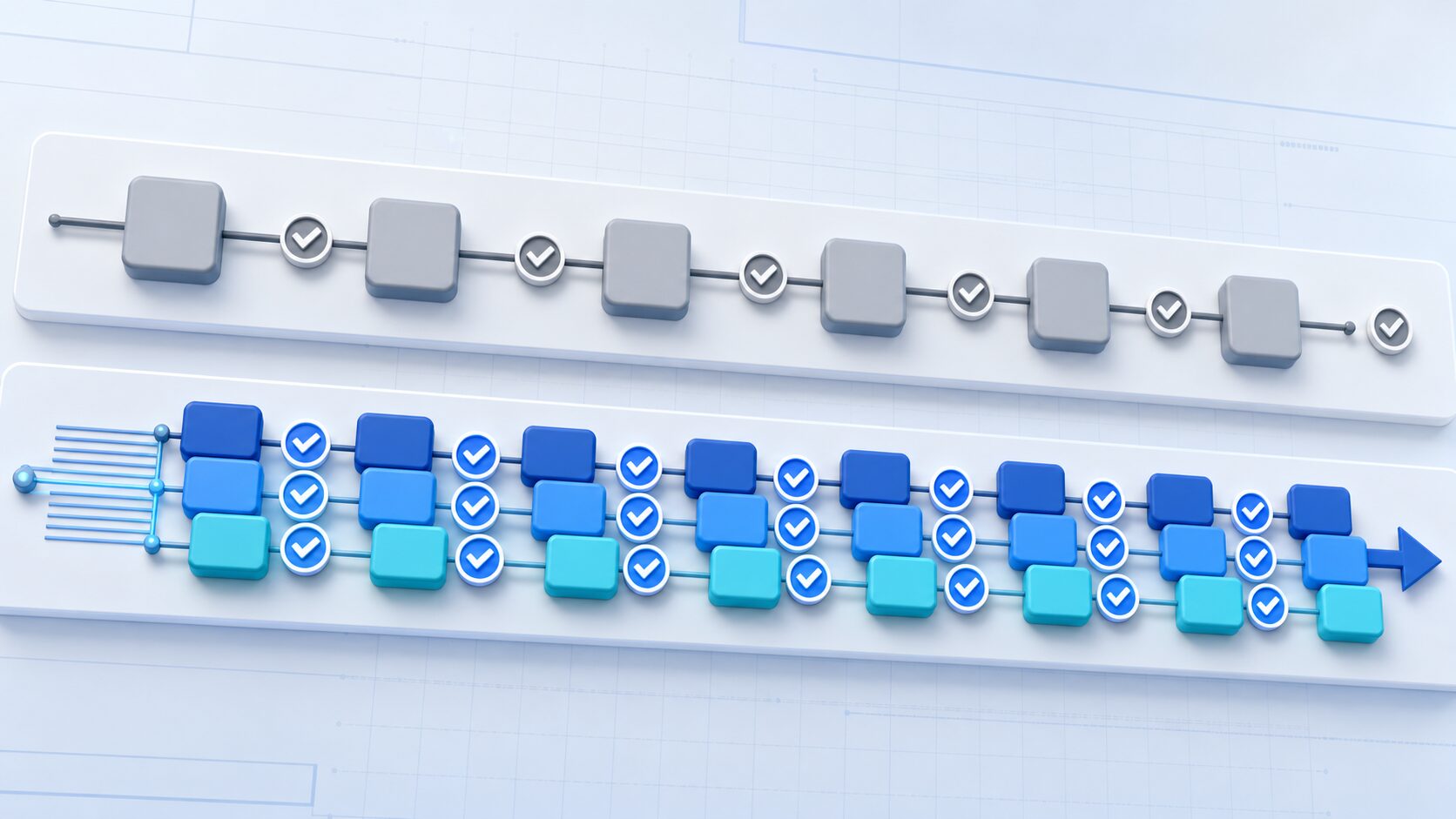

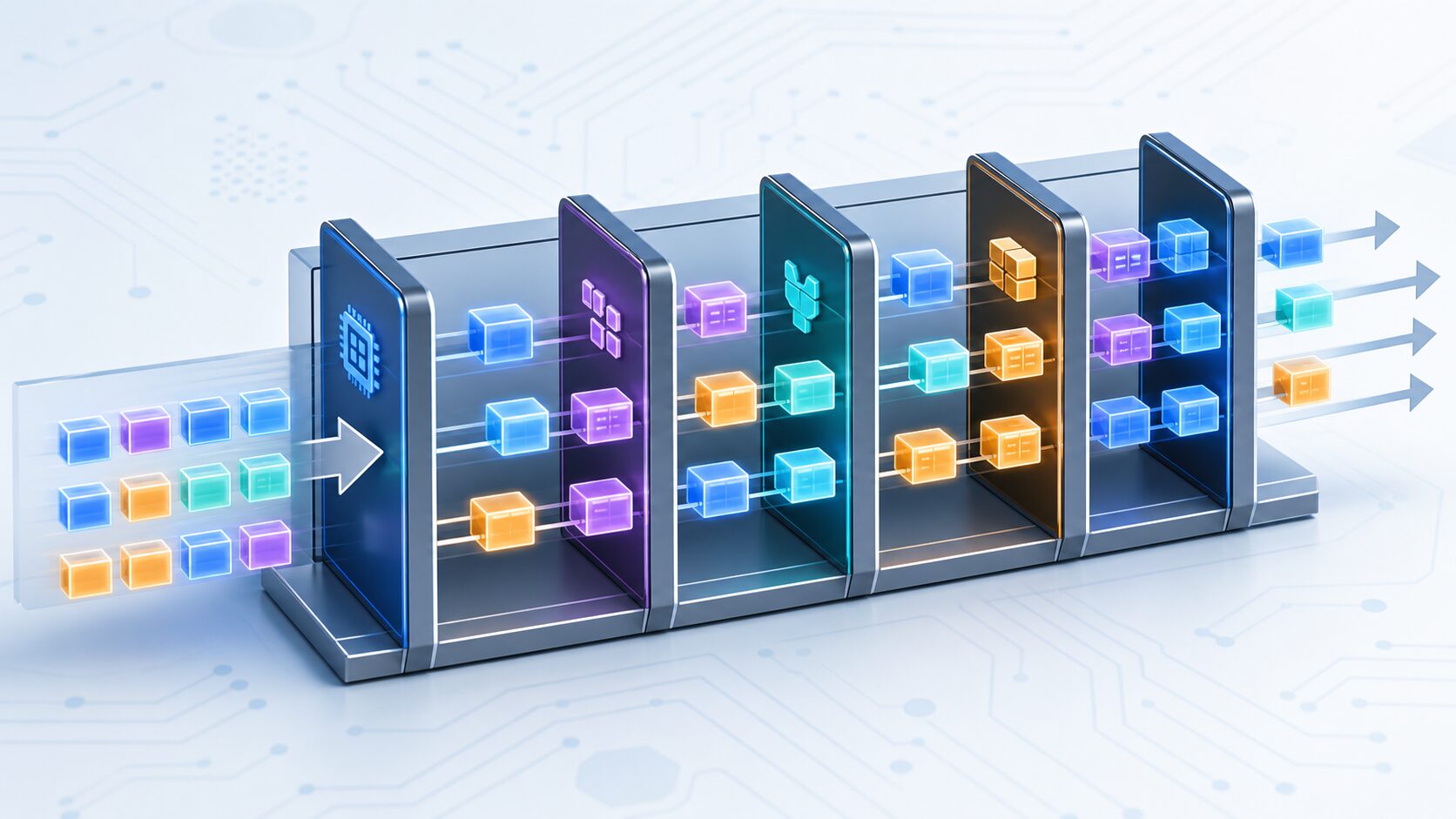

逐次処理との違い

従来の逐次処理では、命令を1つずつ順番に処理します。命令Aの読み込み、解読、実行、結果の書き込みがすべて終わってから、命令Bを読み込みます。この方式は考え方が単純ですが、各工程を担当する処理装置が使われていない時間が生まれやすくなります。

パイプライン制御では、命令Aが読み込みを終えて解読に進むと、読み込みの工程では命令Bを扱えます。さらに命令Aが実行へ進むころには、命令Bが解読され、命令Cが読み込まれる、という形で処理が重なります。つまり、各工程が同時に別々の命令を処理するため、全体の流れが止まりにくくなります。

料理でたとえると、逐次処理は1品を盛り付けまで終えてから次の料理を作る方法です。一方、パイプライン制御は、1品目を煮込んでいる間に2品目の材料を切り、別の料理を焼くような進め方です。個々の作業を雑に短縮するのではなく、待ち時間を別の作業に使うところがポイントです。

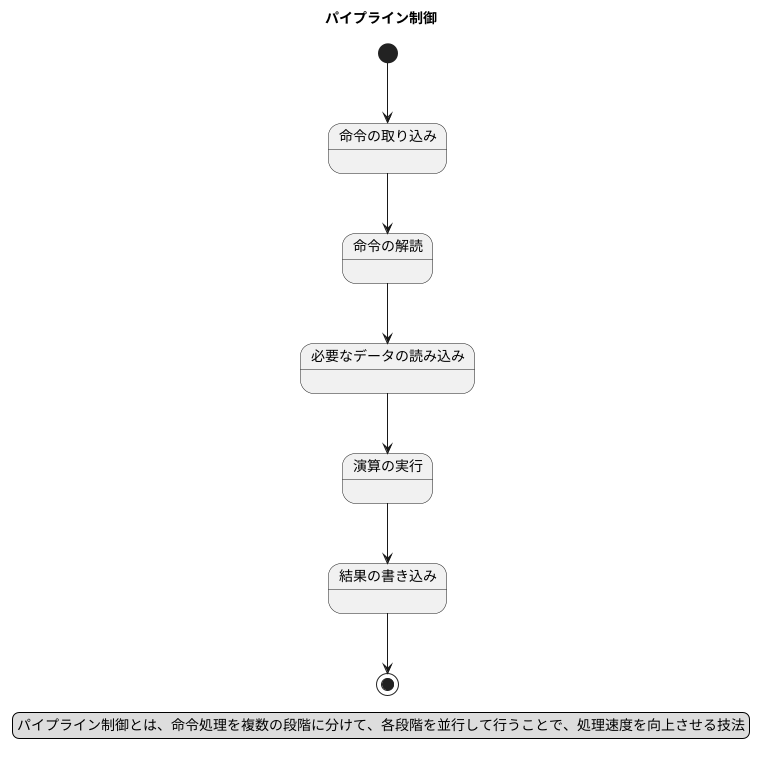

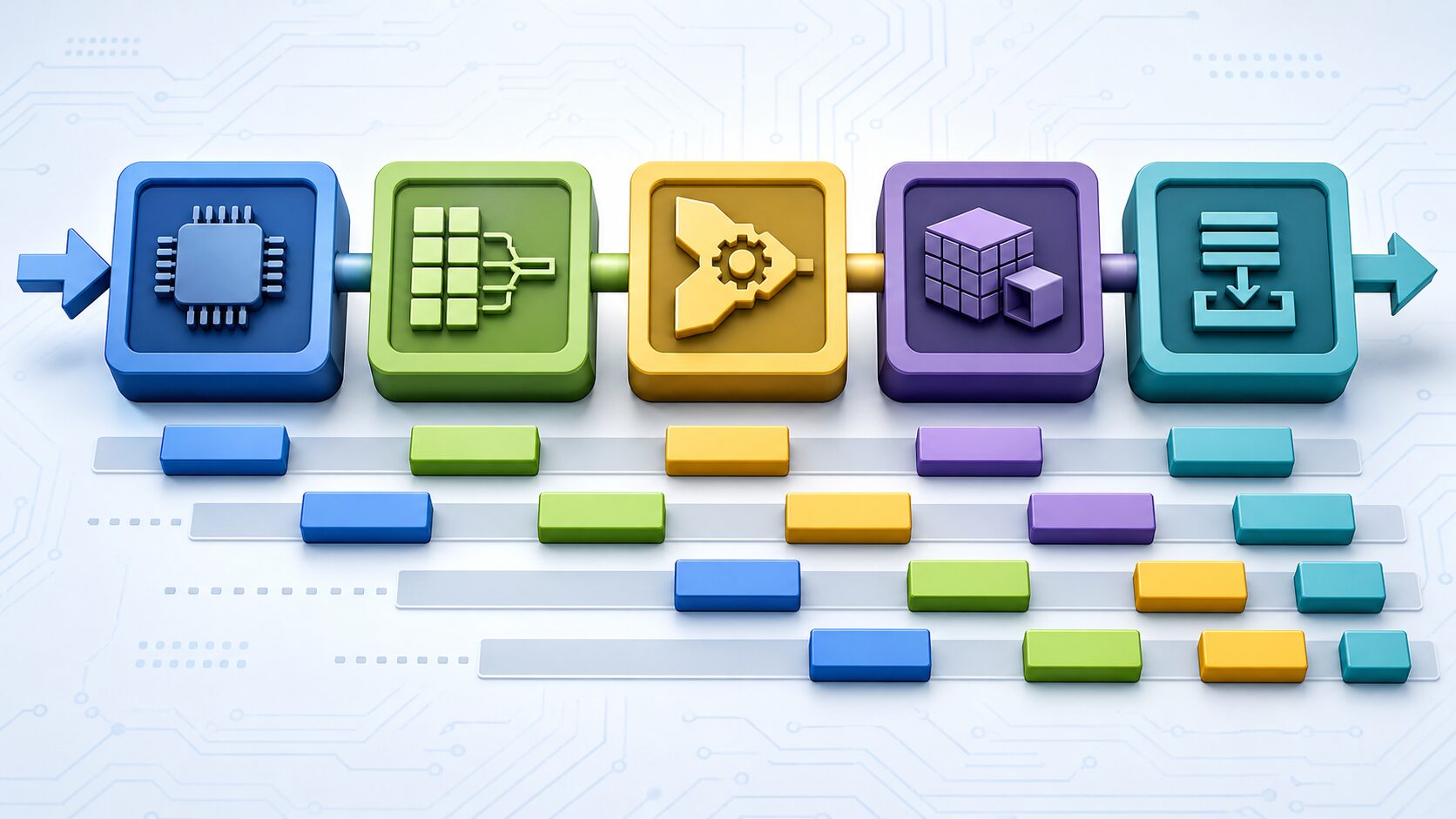

パイプラインの主な段階

命令処理のパイプラインは、一般にいくつかの段階へ分けて考えます。実際のCPUでは設計によって段階数や名前が異なりますが、初心者が基本をつかむうえでは、命令フェッチ、命令デコード、実行、メモリアクセス、書き戻しという流れを押さえると理解しやすくなります。

パイプライン制御では、これらの段階が連携して動きます。たとえば、ある命令が実行段階にいる間、次の命令はデコード段階、さらに次の命令はフェッチ段階にいる、という状態を作ります。このように段階ごとに担当を分けることで、複数の命令を1本の流れの中で扱えます。

ただし、各段階の処理時間が大きく違うと、遅い段階が全体の流れを止める原因になります。工場の流れ作業で、1つの工程だけ極端に時間がかかると後ろに待ち行列ができるのと同じです。そのため、パイプラインでは段階の分け方や処理時間のバランスが重要になります。

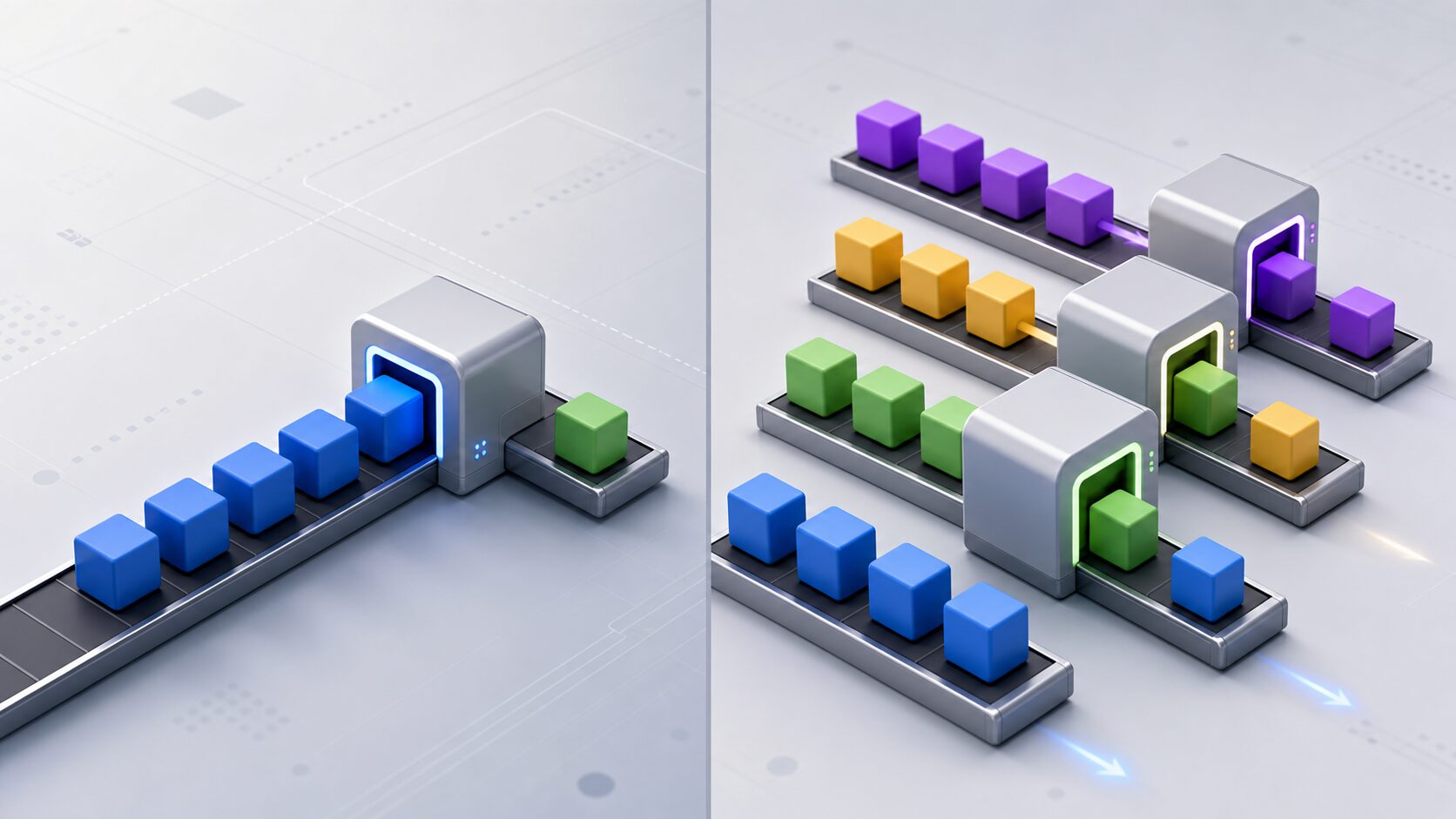

なぜ処理速度が向上するのか

パイプライン制御で処理速度が向上する理由は、単位時間あたりに完了できる命令数が増えるからです。この単位時間あたりの処理量を、一般にスループットと呼びます。

たとえば、1つの命令に5つの段階があり、各段階に1分かかるとします。逐次処理なら、1つの命令に5分かかり、10個の命令では50分かかります。パイプライン制御では、最初の命令が全段階を通過するまでには同じく5分かかりますが、その後は工程が詰まっているため、理想的には1分ごとに次の命令が完了していきます。

この例からわかるように、パイプライン制御の効果は、命令が1個だけの場合よりも、命令が連続して流れる場合に大きくなります。最初はパイプラインを満たすための時間が必要ですが、いったん流れができると、各段階が同時に働き続けるため、全体の完了ペースが上がります。

初心者が混同しやすいのは、レイテンシとスループットの違いです。レイテンシは1つの処理が始まってから終わるまでの時間、スループットは一定時間でどれだけ処理できるかを表します。パイプライン制御は、主にスループットを高める技術だと考えると整理しやすくなります。

パイプライン制御の注意点

パイプライン制御は強力な仕組みですが、常に理想通りに速くなるわけではありません。複数の命令を重ねて処理するには、次の命令を先に進めても問題がないことが前提になります。もし前の命令の結果を次の命令がすぐに必要とする場合、後続の命令は待たなければならないことがあります。

また、条件分岐も代表的な注意点です。プログラムでは「条件が成り立てばこちら、そうでなければ別の処理」という分岐がよくあります。分岐先がまだ確定していないのに先の命令を読み込むと、予測が外れたときに途中まで進めた処理を取り消す必要が出ます。このような停止ややり直しは、パイプラインの効率を下げます。

そのため、現代のCPUでは、分岐予測、命令の並べ替え、キャッシュの活用など、パイプラインを止めにくくするための工夫が組み合わされています。パイプライン制御は単独の機能というより、コンピュータ全体の高速化技術の一部として理解するとよいでしょう。

AIやデータ処理での考え方

パイプライン制御は、もともとCPUの命令処理で重要な考え方ですが、AIやデータ処理の分野でも似た発想がよく使われます。たとえば、データ収集、前処理、特徴量作成、モデル推論、結果の保存という工程を分け、複数のデータを同時に流すことで、処理全体を効率化できます。

機械学習の実務では、GPUが推論を行っている間にCPU側で次の入力データを準備したり、前処理済みのデータをバッチ単位でモデルへ渡したりします。これも、待ち時間を別の処理で埋めるという意味ではパイプライン的な考え方です。特に大量の画像、文章、ログデータを扱う場合、各工程を切り分けて流れを止めない設計が重要になります。

ただし、AIのデータパイプラインとCPU内部のパイプライン制御は、同じものではありません。CPUのパイプライン制御は命令処理のハードウェア寄りの仕組みであり、AIのデータパイプラインはソフトウェアやシステム設計の工程管理に近い概念です。共通しているのは、作業を段階に分け、待ち時間を減らし、全体の処理量を増やすという考え方です。

まとめ

パイプライン制御は、命令処理を複数の段階に分け、複数の命令を同時並行で進めることで、コンピュータの処理効率を高める技術です。流れ作業のように各工程が別々の命令を扱うため、処理装置の待ち時間を減らし、単位時間あたりに完了する命令数を増やせます。

理解のポイントは、1つの命令の処理時間が必ず短くなるというより、連続した命令の完了ペースが上がることです。そのため、パイプライン制御はスループットを高める技術として見るとわかりやすくなります。

一方で、データ依存、分岐、ボトルネックがあるとパイプラインが止まり、期待した速度向上が得られないこともあります。現代のコンピュータでは、こうした課題を抑えるためのさまざまな工夫と組み合わせて使われています。AIや大規模データ処理でも、工程を分けて流れを止めないという発想は、処理効率を考えるうえで役立ちます。
