変換の仕組み

私たちの身の回りにあふれる情報、例えば音や光、温度などは、本来滑らかに変化するアナログ情報として存在しています。しかし、コンピュータなどの電子機器は、連続的な値を直接扱うことができません。電子機器が理解できるのは、飛び飛びの値で表現されたデジタル情報です。このため、アナログ情報を電子機器で扱うためには、アナログ・デジタル変換（ＡＤ変換）と呼ばれる処理が必要不可欠です。

ＡＤ変換は、大きく分けて二つの段階を経て行われます。最初の段階は標本化（サンプリング）です。これは、連続的に変化するアナログ情報の値を、一定の時間間隔で測定する処理です。まるで映画のフィルムのように、連続的な動きをコマ送りで切り取ることで、個別の静止画として捉えることができます。この切り取る時間間隔が短いほど、元のアナログ情報に忠実なデジタル情報を得ることができます。

次の段階は量子化です。標本化によって得られた個々の値は、まだ連続的な値です。この値を、電子機器が扱える飛び飛びの値に変換する必要があります。この変換処理こそが量子化です。量子化では、測定された値を最も近い決められた値に置き換えます。例えば、測定値が２．３だった場合、最も近い決められた値が２と３だとすると、どちらかに置き換えられます。この決められた値の数が多ければ多いほど、元のアナログ情報に正確に近いデジタル情報を得られます。

最後に、量子化された値は二進数に変換され、コンピュータが処理できるデジタルデータとなります。このように、ＡＤ変換は標本化と量子化という二つの重要な段階を経て、私たちの身の回りのアナログ情報をコンピュータが理解できるデジタル情報に変換しています。この変換技術のおかげで、私たちは様々な電子機器を通して、音や映像などを楽しむことができるのです。

変換の重要性

身の回りの機器には、電気信号を扱うものが多いです。この電気信号には、アナログ信号とデジタル信号の二種類があります。アナログ信号は連続的に変化する信号で、デジタル信号は飛び飛びの値をとる信号です。このアナログ信号とデジタル信号を変換する技術が、現代社会の様々な場面で重要な役割を担っています。

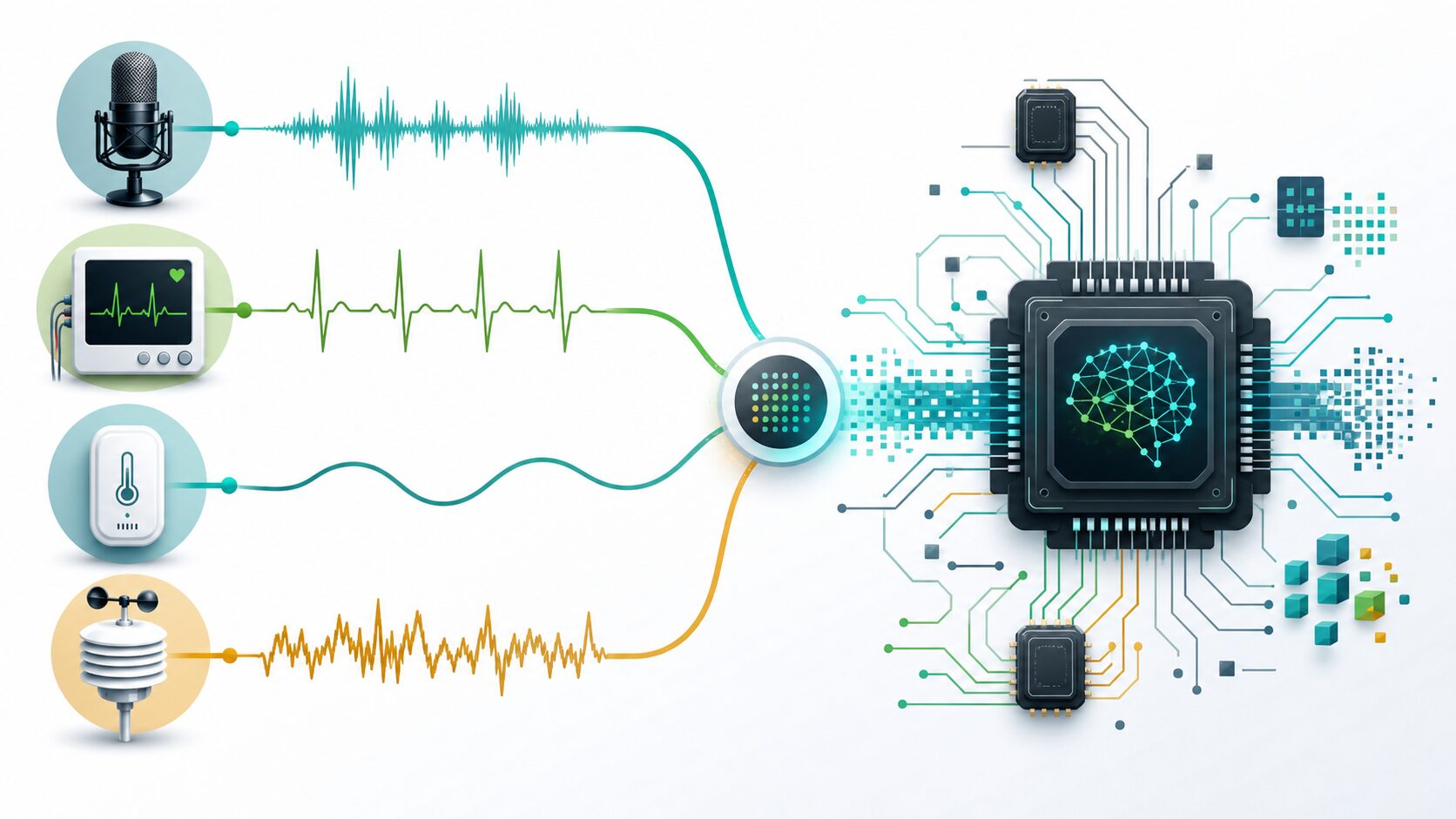

例えば、音楽を聴く場面を考えてみましょう。音楽家は楽器でアナログの音を奏で、それをマイクがアナログの電気信号に変えます。このアナログの電気信号をデジタル信号に変換することで、コンピュータで処理したり、保存したりすることが可能になります。これがアナログ・デジタル変換、つまりA-D変換です。そして、保存されたデジタルの音楽データを聴く際には、デジタル信号をアナログ信号に変換し、スピーカーから音として出力します。これがデジタル・アナログ変換、つまりD-A変換です。このように、A-D変換とD-A変換の組み合わせによって、高品質な音楽の録音や再生が実現されているのです。

また、医療の分野でも変換技術は欠かせません。例えば、心電図検査では、心臓の活動によって発生する微弱なアナログの電気信号をA-D変換によってデジタルデータに変換することで、コンピュータで解析し、心臓の状態を詳しく調べることができます。体温計でも、温度変化によるアナログ信号をデジタル信号に変換することで、正確な体温をデジタルで表示することが可能になります。その他にも、血圧計や体重計など、様々な医療機器で変換技術が活用されています。

このように、アナログ信号とデジタル信号の変換技術は、音楽や医療をはじめ、様々な分野で私たちの生活を支えているのです。身の回りの電子機器がどのように動いているのか、少し意識してみると、変換技術の重要性をより深く理解できるでしょう。

変換の精度

アナログ信号をデジタル信号に変換する際の精度は、主に二つの要素、量子化ビット数とサンプリング周波数によって左右されます。

まず、量子化ビット数について説明します。これは、デジタルデータで表現できる値の範囲を示すものです。たとえば、２ビットであれば４段階、３ビットであれば８段階といったように、ビット数が増えるほど、より多くの段階で表現できるようになります。この段階数を電圧の値に置き換えて考えると、ビット数が多いほど、より細かい電圧変化を捉えることができるようになります。つまり、高いビット数ほど、元のアナログ信号に近い、きめ細やかなデジタルデータを得ることができ、変換精度が上がると言えます。

次に、サンプリング周波数について説明します。これは、一秒間にアナログ信号を何回測定するかを示す値です。測定の回数が多ければ多いほど、短い間隔で値を記録することになり、元の信号の変化をより正確に捉えることができます。たとえば、ゆっくりと変化する信号であれば、測定回数が少なくても十分に元の信号を再現できますが、急激に変化する信号の場合、測定回数が少ないと変化を見逃してしまう可能性があります。したがって、サンプリング周波数が高いほど、元のアナログ信号に近いデジタルデータを得ることができ、変換精度も高くなります。

しかし、量子化ビット数とサンプリング周波数を高くすると、データ量が大きくなるという問題が生じます。データ量が増えると、それを処理するのに必要な時間も長くなり、装置への負担も大きくなります。そのため、変換精度を高めることだけを重視するのではなく、用途に応じて適切な量子化ビット数とサンプリング周波数を選ぶことが大切です。例えば、音楽データであれば高い精度が求められますが、単純な信号処理であれば、そこまでの精度は必要ありません。目的に合わせて最適な値を設定することで、効率的な処理を行うことができます。

様々な種類

アナログ信号をデジタル信号に変換する回路、つまりアナログ・デジタル変換回路には、様々な種類が存在し、それぞれに違った特徴があります。変換の仕組みや速さ、回路の複雑さなどが異なり、目的に合わせて最適な種類を選ぶことが重要です。代表的な種類としては、一つずつ比較していく逐次比較型、全ての基準電圧と同時比較するフラッシュ型、そして複数の段階に分けて変換するパイプライン型などが挙げられます。

まず、逐次比較型は、入力された電圧と基準となる電圧を、順番に比較していく方法です。まるで天秤で重さを測るように、基準電圧を一つずつ変えながら、入力電圧と等しくなる点を探していきます。この方法は高い精度が得られる反面、比較を何度も繰り返す必要があるため、変換に時間がかかってしまい、変換速度が遅いという欠点があります。一秒間に何回変換できるかを表すサンプリング周波数も低くなります。

次に、フラッシュ型は、入力電圧と全ての基準電圧を同時に比較する方法です。多数の比較器を並列に配置し、入力電圧を一度に全ての基準電圧と比較することで、非常に速い変換を実現します。まるで一斉に多数の天秤で重さを測るようなイメージです。そのため、変換速度は非常に速く、高いサンプリング周波数を得られます。しかし、比較器の数だけ回路の規模が大きくなり、消費電力も増加する傾向があります。また、回路の複雑さから製造コストも高くなることがあります。

最後に、パイプライン型は、複数の変換段階を直列に接続し、各段階で一部分の変換処理を行う方法です。これは、流れ作業のように、複数の工程に分けて製品を組み立てる様子に似ています。各段階は並列に動作するため、全体として高速な変換が可能です。性能面では逐次比較型とフラッシュ型の中間に位置し、程よい変換速度と回路規模を両立しています。

このように、アナログ・デジタル変換回路には様々な種類があり、それぞれに利点と欠点があります。用途や求められる性能に応じて、最適な種類を選択することが重要です。

今後の展望

様々な機器で情報を扱うために、電気信号を数値データに変換する技術、すなわち対応づけ変換技術は、今後ますます発展していくと考えられます。特に、あらゆるものが網につながる技術や人工知能の進歩に伴い、より正確で素早い対応づけ変換装置への期待が高まっています。例えば、より多くの機器が情報をやり取りするようになると、それぞれの機器から得られる膨大な量の情報を迅速かつ正確に処理する必要があります。そのため、変換装置の性能向上は必要不可欠です。

加えて、少ない電力で動く変換装置を作ることも大きな課題です。様々な機器が小型化、携帯化される中で、消費電力を抑えることは、バッテリーの持ちや機器の設計に大きく影響します。省電力な変換装置の実現は、持続可能な社会の実現にも貢献するでしょう。

さらに、従来の信号をそのまま扱う方式と数値化された信号を扱う方式を組み合わせた、新しい対応づけ変換技術の研究も進んでいます。これは、それぞれの方式の利点を活かしつつ、欠点を補うことで、より効率的で高性能な変換を実現しようとする試みです。このような技術革新は、対応づけ変換技術の適用範囲を大きく広げ、医療、通信、製造など様々な分野での活用が期待されます。

これらの技術の進歩によって、対応づけ変換は様々な場面でさらに発展し、私たちの暮らしをより便利で豊かなものにしていくと期待されます。例えば、医療機器の精度向上や、よりリアルな仮想現実体験の実現、自動運転技術の高度化など、様々な分野への応用が期待されます。対応づけ変換技術の進化は、未来の社会を形作る重要な要素の一つとなるでしょう。
