電気泳動型電子ペーパーとは？意味・仕組み・活用例をわかりやすく解説

電子書籍リーダーや店舗の電子棚札には、紙に印刷したように見える画面があります。その表示を実現する方式の一つが、電気泳動型電子ペーパーです。帯電した粒子の位置を電気で変えることで、文字や画像を繰り返し表示できます。

大きな特徴は、同じ内容を表示し続けるときの省電力性と、周囲の光を反射する見え方です。一方、動画のように画面が絶えず変わる用途には、書き換え速度などの制約があります。この記事では、粒子が動く仕組みから液晶・有機ELとの違い、活用例、選ぶ際の注意点まで順に解説します。

電気泳動型電子ペーパーとは

電気泳動型電子ペーパーとは、電場の中で帯電した粒子が移動する「電気泳動」を利用した表示装置です。電場は、電気を帯びた物体に力が働く空間のことです。画面内の電極に電圧をかけて電場を作り、白や黒などの粒子を移動させることで、見る側に現れる色を変えます。

「電子ペーパー」や「電子紙」は、紙に近い見え方や使い方を目指した表示技術の総称です。その中に電気泳動型という方式があります。また、電子書籍リーダーは表示装置を組み込んだ製品の名前であり、電子ペーパーそのものと同じ意味ではありません。表示の方式と、それを使う製品を分けると理解しやすくなります。

「電子インク」という表現を見かけることもあります。インクの粒を電気で動かすと考えるとイメージしやすいものの、普通の紙に液体インクを塗り重ねる仕組みではありません。画面内部にある粒子を繰り返し動かすため、同じ表示面を何度も書き換えられます。

基本を理解する鍵は、「粒子を動かして書き換える」「外から来る光を反射して見える」「書き換え後の表示を保持できる」の三つです。この組み合わせが、読書や値札のように、一定の情報をしばらく表示しておく用途に適しています。

仕組み：帯電した粒子を動かして白と黒を表示する

ここでは、透明な液体と白黒の粒子を微小なカプセルに入れた、基本的な白黒表示のモデルで説明します。実際の製品には異なる構造もありますが、電場によって粒子の位置を変えるという考え方は共通しています。

カプセルの中では、白い粒子と黒い粒子が異なる符号の電荷を持っています。プラスに帯電した粒子はマイナス側の電極へ、マイナスに帯電した粒子はプラス側の電極へ引き寄せられます。画面の表側と裏側にある電極でその動きを制御し、表側に白い粒子が集まれば白く、黒い粒子が集まれば黒く見えるようにします。

例えば「白い粒子がプラス、黒い粒子がマイナス」と仮定すると、次のように切り替わります。ここでは上側が画面を見る側です。粒子の色と電荷の組み合わせは説明用の例で、すべての製品に共通する決まりではありません。

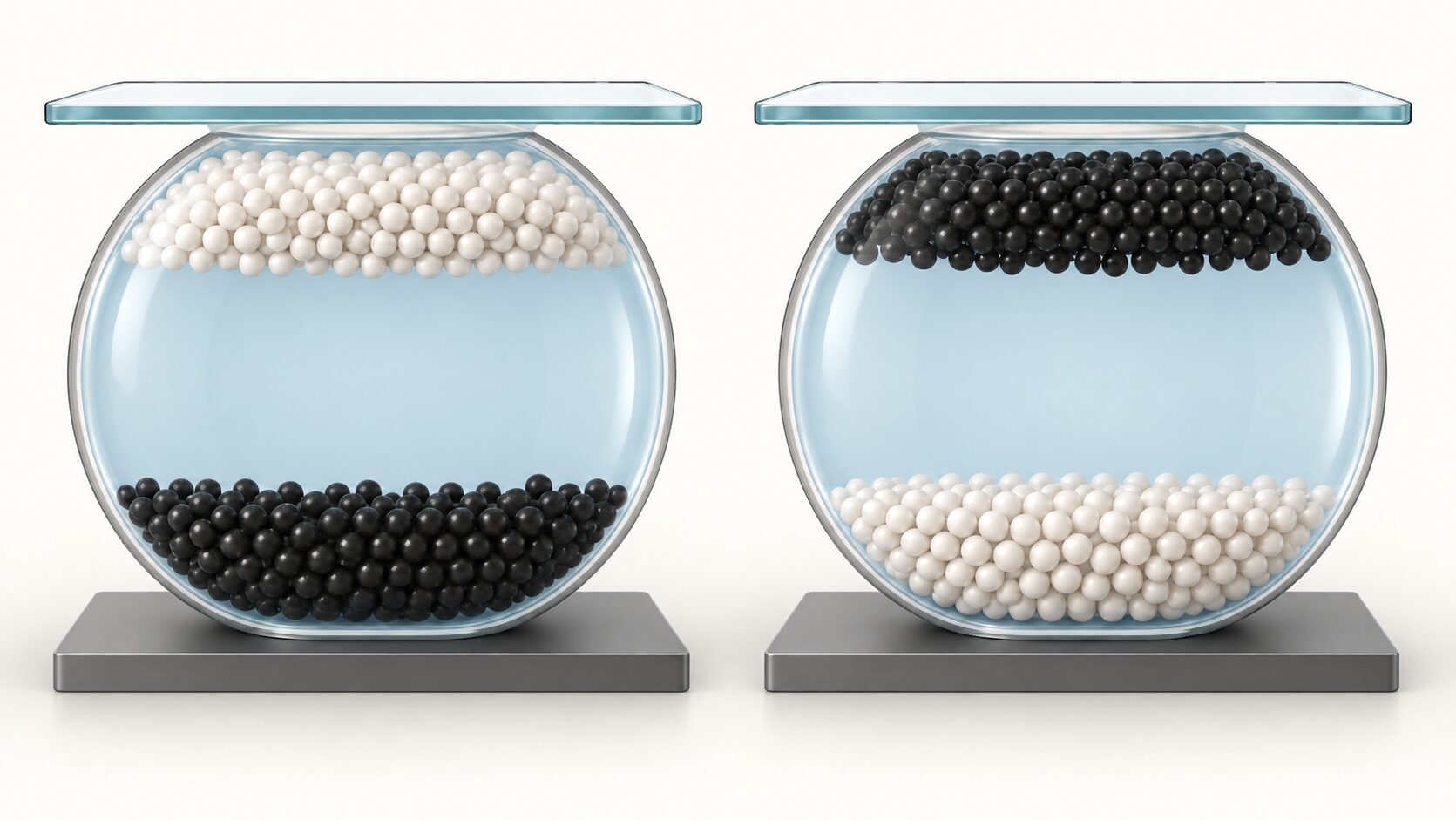

図は白黒の切り替えを示す模式図です。実際の画面では、小さな表示単位である画素ごとに制御して、文字の輪郭や絵を作ります。一つの粒子がそのまま一つの画素になるわけではなく、画面の細かさは画素の配置や駆動回路などにも左右されます。

書き換えた後の粒子配置を保持できることも、この方式の重要な性質です。表示を保つためだけに電圧をかけ続ける必要がないため、電源を切った後も画像が残る場合があります。ただし、新しいページを表示するときには、再び電圧をかけて粒子を動かす必要があります。「電気を流すと色が変わる」と覚えるよりも、「電圧で作った電場が粒子を動かす」と捉えると、仕組みを正確に理解できます。

メリット：表示保持の省電力と紙に近い見え方

電気泳動型電子ペーパーの省電力性は、同じ画面を長く表示する場面で活きます。例えば、本の一ページを数分間読む場合、次のページへ進むまで表示を書き換える必要がありません。店舗の値札でも、価格が変わらない間は同じ表示を保持できます。

ただし、表示保持の電力と、端末全体で使う電力は別です。ページを作る処理、通信、タッチ操作の検出、照明などには電力を使います。無線通信を頻繁に行ったり、画面を何度も更新したりすれば消費電力は増えます。充電間隔が長い製品でも、利用時間、明るさの設定、更新回数によって電池持ちは変わるため、一律に何週間・何か月使えるとはいえません。

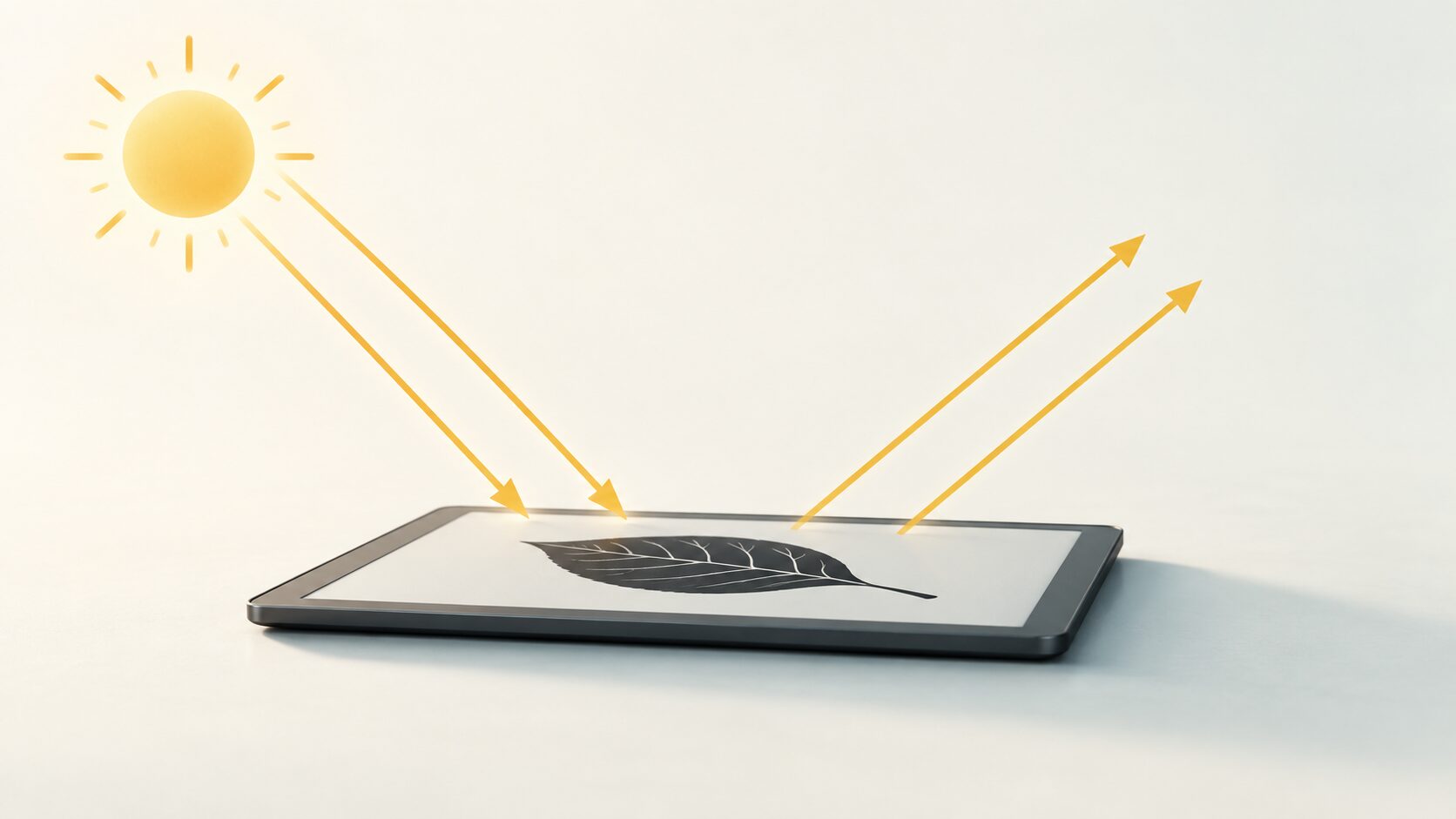

もう一つの利点が、周囲の光を反射して表示する反射型であることです。一般的なバックライト付き液晶と異なり、表示面の背後から光を通す必要がありません。明るい場所では外光を使って文字を読めるため、紙の印刷物に近い見え方になります。

反対に、周囲が暗ければ画面も見えにくくなります。そのため、読書端末には表示面を手前側から照らす「フロントライト」を備えるものがあります。バックライトが不要という説明は、暗闇でも照明なしで読めるという意味ではありません。フロントライトを点灯すれば、その分の電力も必要です。

紙に近い表示を好む人には、落ち着いた読書環境を作りやすい方式です。ただし、目の疲れ方は文字の大きさ、周囲の明るさ、利用時間などにも左右されます。「電子ペーパーなら必ず目が疲れない」とは考えず、読みやすい設定で使うことが大切です。

また、薄型・軽量な表示装置を設計しやすい点も魅力です。ただし、完成した端末の重さや柔軟性は、基板、保護面、電池、外装によって変わります。柔軟な基板を用いる設計は可能でも、電子ペーパー製品がすべて曲げられるわけではありません。通常の端末を紙のように折ったり丸めたりしないようにしましょう。

液晶・有機EL・紙との違い

表示装置を比較するときは、光の使い方と、何をどのくらいの頻度で表示するかに注目すると適性が見えてきます。以下は、電気泳動型電子ペーパー、一般的なバックライト付きの透過型液晶、有機EL、印刷した紙の違いです。液晶には反射型などもあるため、すべての液晶が同じ性質を持つわけではありません。

例えば、小説のページをじっくり読むなら、表示保持と反射型の見え方が役立ちます。一方、映像を見たり、地図を滑らかに動かしたりする用途では、応答速度が使いやすさに直結します。電力だけで優劣を決めるのではなく、表示する内容と操作の仕方を合わせて考えることが大切です。

紙との違いは、書き換えと配信のしやすさにあります。通信機能を組み合わせれば、離れた場所から複数の表示を変更できます。ただし、紙には充電や電子機器の保守が不要という利点もあります。一度配って終わる資料か、繰り返し更新する掲示かによって、適した媒体は変わります。

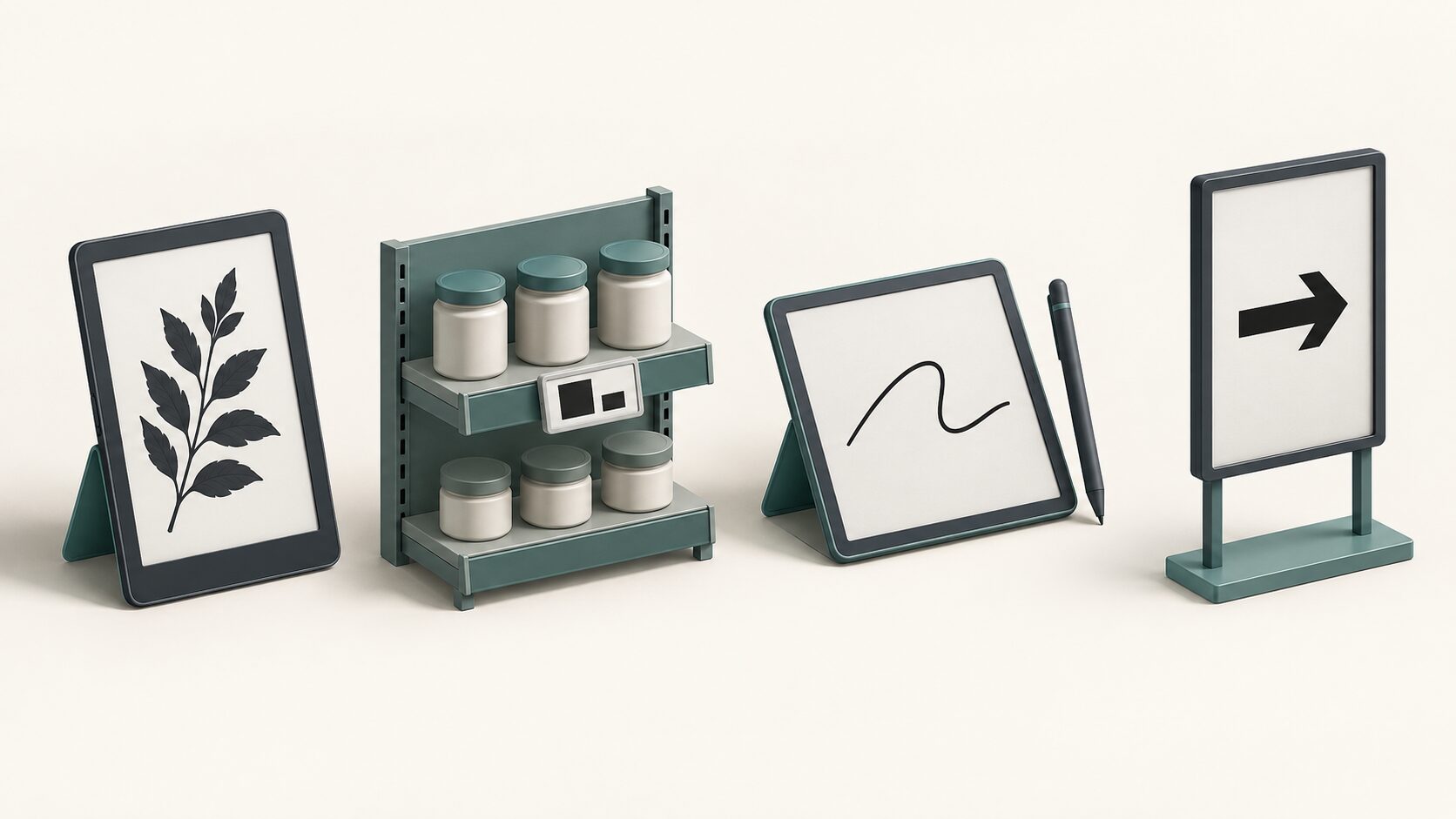

活用例：読書端末から電子棚札・案内表示まで

電気泳動型電子ペーパーが向いているのは、必要なときに内容を更新し、その後は同じ情報を表示しておく用途です。代表的な例を、表示の特徴と実際の使い方を結び付けて見ていきましょう。

電子書籍リーダーは、一ページを表示している時間が比較的長く、反射型表示を活かしやすい製品です。多くの本を持ち歩けることや、文字サイズを変えられることは、表示装置に加えて保存機能や読書用ソフトウェアがあるために実現します。文章中心の本と、色や細かな図が重要な資料では必要な画面が異なり、PDFなどの固定レイアウトでは画面サイズも読みやすさに影響します。

電子棚札・電子値札では、商品名や価格を電気的に書き換えられます。管理システムと連携すれば、紙の値札を一枚ずつ差し替える作業を減らし、価格変更をまとめて反映できます。価格が変わらない間は表示を保持できるため、省電力性とも相性のよい用途です。ただし、表示装置だけで自動更新できるわけではなく、通信設備、商品とのひも付け、更新結果の確認などの運用が必要です。

電子ノート・電子手帳は、会議のメモ、学習ノート、資料への書き込みなどに使えます。ペン入力に対応した端末なら、手書きした内容をデータとして保存し、対応する機能で共有できます。書き味や筆跡が追いつく速さは、画面だけでなくペンの検出方式やソフトウェアにも左右されます。表示専用の電子ペーパーにペンを当てても、手書き入力ができるわけではありません。

案内表示・電子看板では、会議室の予定、施設の案内、店舗のお知らせなど、静止した情報の掲示に適しています。通信機能があれば、設置場所へ出向かずに内容を変えられます。動画広告のような表現ではなく、必要な情報を長く見せる使い方が基本です。屋外なら防水・防じん、使用温度、夜間の照明も確認する必要があり、画面が見やすいことだけで設置環境への適性は判断できません。

紙の差し替えを減らしたり、表示に必要な電力を抑えたりできる点は、資源やエネルギーを考えるうえでも利点です。ただし、環境負荷は製造、電池交換、使用期間、廃棄なども含めて変わります。電子化するだけで必ず環境に有利になると断定せず、どの作業や消耗品をどれだけ減らせるかを具体的に考えましょう。

デメリットと注意点：書き換え速度・残像・カラー表示

電気泳動型電子ペーパーの主な制約は、粒子を実際に移動させて表示を切り替えることに由来します。静止した文字が読みやすくても、連続的な画面変化に同じように適しているとは限りません。

書き換え速度は、動画、スクロール、細かな操作を考えるときの重要な点です。新しい表示へ切り替えるには粒子の移動と制御に時間がかかり、使う方式や更新設定によっては動きが途切れて見えます。高速な更新を重視すると画質との兼ね合いも生じるため、液晶や有機ELと同じ感覚で映像を表示できるとは考えないほうがよいでしょう。

また、書き換えた後に前の表示がうっすら残る残像（ゴースト）が見える場合があります。画面の一部だけを更新する方法は、更新する範囲を抑えられる一方、状態によって残像が目立つことがあります。端末がときどき画面全体を白黒に反転させるように更新するのは、表示を整える処理である場合があります。ちらつきのように見えても、必ずしも故障ではありません。

カラー表示では、色をどのように作るかで特性が変わります。白黒の表示層にカラーフィルターを組み合わせる方式や、複数の色の粒子を制御する方式などがあり、「白黒の粒子に色を足せばよい」というほど単純ではありません。フィルターを通すことで明るさに影響したり、粒子の制御に応じて書き換え時間が変わったりします。

そのため、カラー対応かどうかだけでなく、色の鮮やかさ、白い部分の明るさ、細部の見え方、更新速度を一緒に確認する必要があります。反射光で見る色は周囲の照明にも左右されます。写真の色を厳密に判断したい用途と、図の色分けを読み取りたい用途では求める性能が異なります。

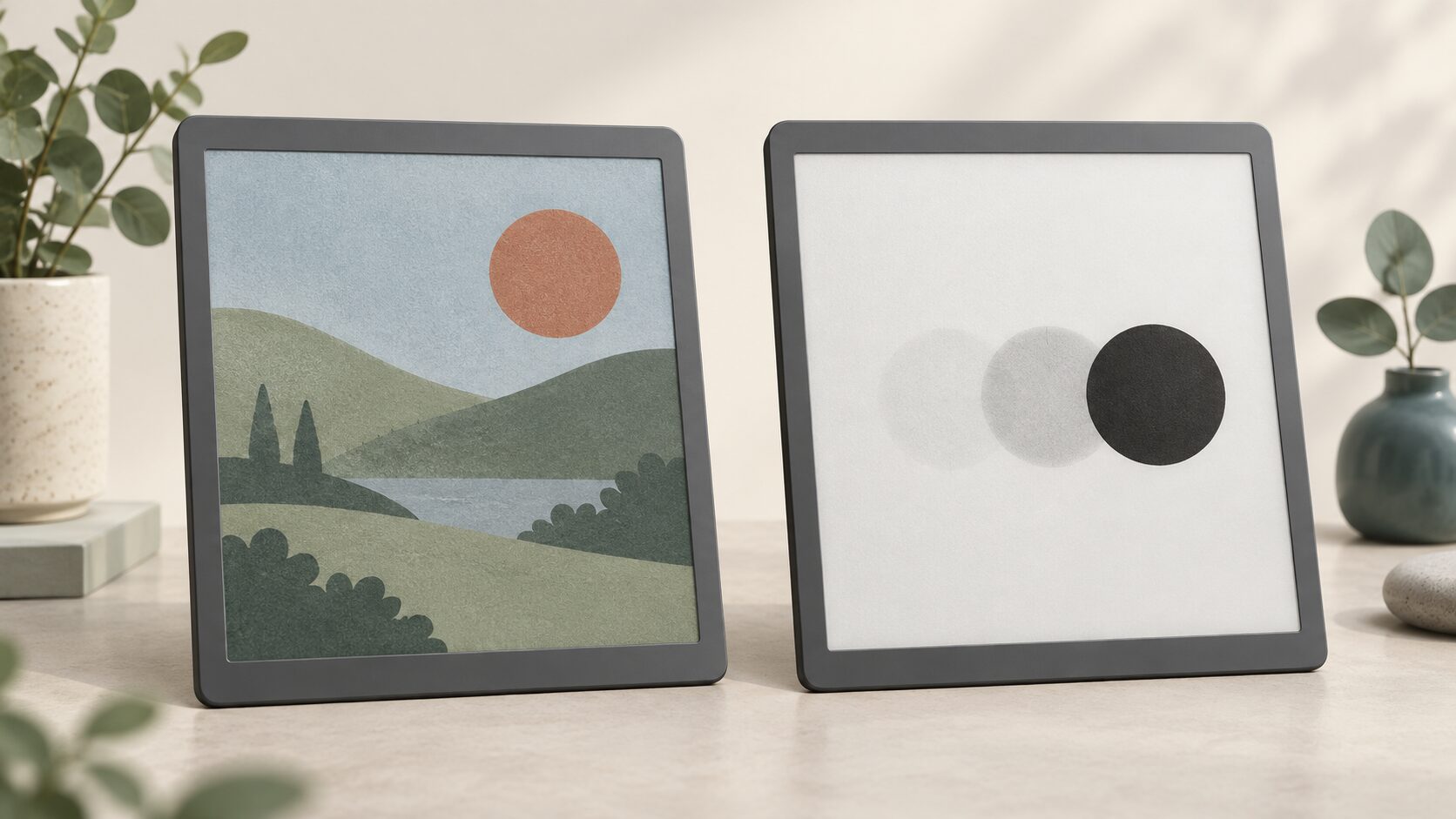

図はカラー表示と残像の考え方を示したイメージであり、特定製品の色再現や更新性能を測定したものではありません。実際の見え方は、表示方式、設定、周囲の光などによって変わります。

もう一つ、運用上見落としやすいのが、画面が残っていても、内容が最新とは限らないことです。電池切れや通信停止が起きても古い表示が残る可能性があります。価格や予定など、正確な更新が必要な情報では、最終更新時刻や更新成功の確認手段も用意しておくと管理しやすくなります。

用途に合う電子ペーパーを選ぶポイントと今後の展望

選ぶときの出発点は、「どの情報を、どの環境で、どのくらいの頻度で変えるか」です。省電力という特徴だけに注目すると、色の見え方や操作の応答、設置条件が用途に合わないことがあります。

• 表示内容と更新頻度：文章や予定表を長く表示するのか、スクロールや連続的な手書き操作が多いのかを確認します。静止画中心かどうかで、求める応答速度が変わります。
• 画面の大きさと細かさ：読書だけなら文字サイズを調整できても、図面や固定レイアウトの資料には十分な表示面積が必要です。小さな文字や線が読めるかも確認します。
• 照明とカラーの必要性：明るい室内、屋外、夜間では条件が異なります。補助照明が必要か、色分けが必須か、白黒でも情報が伝わるかを考えます。
• 入力・通信・保存の機能：ペン入力、無線通信、資料の形式、データ共有の方法は製品ごとに異なります。表示方式だけで、端末としてできることは決まりません。
• 運用と保守：更新や照明を含めた電池持ち、設置環境への対応、更新失敗時の確認方法、交換や保守の費用まで含めて検討します。

例えば、文字中心の案内をときどき変更する用途では、色数よりも読みやすさと更新の確実さが重要です。一方、色分けした教材や図を使う場合は、色を識別できることや図の細部が読めることが優先されます。同じ電子ペーパーでも、用途によって重視する条件は変わります。

今後の発展を考えるうえでは、カラー表現の改善、書き換えの高速化、高精細化、柔軟な基板への対応が主な論点です。粒子の材料や表示層の構造、電圧をかける手順などの改良が、こうした性能に関わります。表示性能が高まれば、電子教科書や案内表示などでも選択肢が広がると考えられます。

ただし、色、速さ、省電力、薄さをすべて同時に最大化できるとは限りません。滑らかな動画や丸められる端末は、電子ペーパー全般に備わる性質として扱わず、実際の製品で実現されているかを確認する必要があります。将来への期待と、導入時に必要な仕様を分けて考えることが、用途に合った選択につながります。

まとめ：長く表示する情報に強い技術

電気泳動型電子ペーパーは、電場で帯電した粒子を動かし、周囲の光を反射して文字や画像を見せる表示技術です。書き換え後の表示を保持できるため、電子書籍、電子棚札、電子ノート、静止した案内表示などに向いています。

理解しておきたいのは、表示保持の省電力性と端末全体の電池持ちは別であり、暗所での照明、応答速度、残像、カラー表示にはそれぞれ確認すべき条件があることです。同じ情報を長く見せる用途に強いという特性を押さえ、更新頻度と利用環境に合わせて選びましょう。
