ハードウェア記述言語（Hardware Description Language、HDL）は、電子回路の構造や動作をテキストで記述するための言語です。英語の略称でHDLと呼ばれ、FPGAやASICなどの集積回路を設計するときに使われます。

昔から電子回路の設計には回路図が使われてきました。しかし、スマートフォン、パソコン、AIチップのような複雑な機器では、すべてを図だけで管理するのは難しくなります。HDLを使うと、回路の入力、出力、内部の信号、クロックに合わせた動作などを文章として記述できるため、設計の修正、検証、再利用がしやすくなります。

この記事では、HDLの意味、プログラミング言語との違い、代表的な種類、設計の流れ、AIやIoTとの関係、初心者が学ぶときの注意点を順番に整理します。

ハードウェア記述言語とは

HDLは、電子回路を作るための設計図をコンピュータ上で扱える形にしたものです。たとえば「この入力信号が1になったら出力を1にする」「クロックの立ち上がりで値を保存する」「複数の演算回路を並列に動かす」といった内容を記述します。

ここで重要なのは、HDLが単なる説明文ではなく、最終的に実際の回路へ変換されることを前提にした記述だという点です。HDLで書いた内容は、シミュレーションツールで動作確認を行い、論理合成ツールによってゲートや配線の情報へ変換されます。その後、FPGAへ書き込んだり、ASICとして製造するための設計データにしたりします。

家づくりに例えると、HDLは建築士が作る設計図に近いものです。完成後の家で人が生活するように、完成後のチップではAI推論、通信制御、画像処理などの処理が動きます。AIそのものを記述する言語ではありませんが、AIを支える高速な計算回路を設計するために使われます。

HDLとプログラミング言語の違い

HDLは「言語」と呼ばれるため、C言語やPythonのようなプログラミング言語と同じものだと考えがちです。しかし、目的は大きく違います。一般的なプログラミング言語は、CPUが順番に実行する処理手順を書くために使われます。一方、HDLは、回路の部品がどのようにつながり、同時にどのように動くかを表します。

ソフトウェアでは「1行目を実行してから2行目へ進む」という考え方が基本です。もちろん並列処理もありますが、命令を実行する主体はCPUです。HDLでは、記述した内容が回路そのものになります。加算器、レジスタ、セレクタ、メモリ制御回路などが同時に存在し、クロックや入力信号に応じて並列に動きます。

この違いを理解しないままHDLを書くと、ソフトウェアの感覚で「上から順に動く」と誤解しやすくなります。初心者はまず、HDLがプログラムの実行手順ではなく、ハードウェアの形と振る舞いを表すものだと押さえることが大切です。

HDLを使うメリット

HDLを使う最大のメリットは、複雑な電子回路を効率よく設計、検証、再利用できることです。小さな回路であれば手作業の回路図でも理解できますが、何万、何百万という論理回路を含む集積回路では、設計内容をテキストとして管理できることが大きな利点になります。

また、HDLで書いた設計はシミュレーションできます。実際にチップを作る前に、入力信号を与えたときの出力や内部状態を確認できるため、設計ミスを早い段階で見つけられます。半導体の試作や基板修正には時間と費用がかかるため、作る前に仮想的に動作確認できることは実務上とても重要です。

さらに、一度作った回路ブロックを別の設計で再利用しやすい点も見逃せません。たとえば、通信処理、メモリ制御、画像処理、演算回路などは、部品のように組み合わせて使われます。HDLは、大規模な開発を分担しやすくする共通の記述方法でもあります。

代表的なHDLの種類

HDLには複数の種類があります。代表的なものは、VHDL、Verilog HDL、SystemVerilogです。それぞれ文法や得意分野に違いがあり、開発現場、使用するツール、設計対象によって選ばれます。

VHDLは、厳密な文法と高い記述力を持つ言語です。大規模で信頼性を重視する設計に向いており、航空宇宙、防衛、産業機器などで使われることがあります。文法はやや堅く感じられますが、型や構造を明確に書きやすいのが特徴です。

Verilog HDLは、C言語に近い見た目の文法を持ち、比較的学び始めやすいHDLです。民生機器、FPGA開発、半導体設計など幅広い分野で使われてきました。SystemVerilogはVerilog HDLを拡張した言語で、設計だけでなく検証の機能も強化されています。現在の大規模な半導体開発では、SystemVerilogが重要な役割を持つことも多くなっています。

HDLによる回路設計の流れ

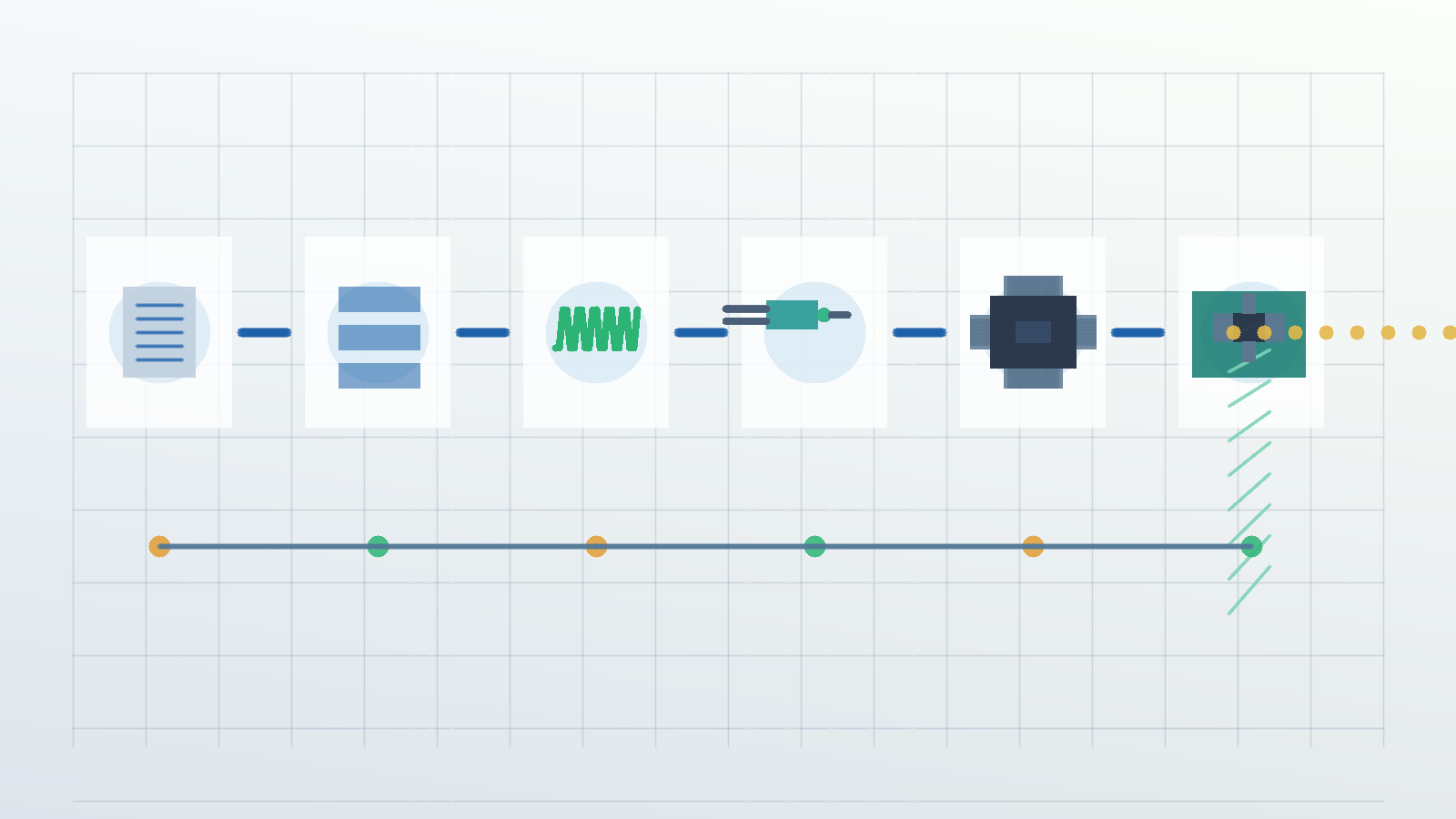

HDLを使った回路設計は、いきなりチップを作るのではなく、いくつかの工程を順番に進めます。まず、作りたい機能や性能を整理します。たとえば、どの入力を受け取り、どのタイミングで出力し、どれくらいの速度で動く必要があるかを決めます。

次に、VHDLやVerilog HDLなどで回路を記述します。ここでは、組み合わせ回路、順序回路、レジスタ、ステートマシン、メモリインターフェースなどを必要に応じて書きます。その後、テストベンチと呼ばれる検証用の記述を用意し、シミュレーションで意図通りに動くか確認します。

シミュレーションで問題がなければ、論理合成を行います。論理合成とは、HDLの記述を実際の論理ゲートやフリップフロップなどの構成へ変換する工程です。さらにFPGAやASICでは、配置配線によって回路部品をどこに置き、どのように配線するかを決めます。最後に、タイミング確認や実機での動作確認を行い、必要があればHDLの記述や制約を修正します。

HDLの応用分野

HDLは、身近な電子機器から高度な産業システムまで幅広く使われています。パソコン、スマートフォン、通信機器、家電、自動車、航空機、医療機器などには、多くの電子回路が組み込まれています。これらの回路の一部は、HDLを使って設計されています。

特に重要なのが、FPGAとASICです。FPGAは、あとから回路を書き換えられる集積回路です。試作、研究開発、通信処理、画像処理、低遅延処理などに向いています。ASICは、特定の用途に合わせて作る専用チップです。大量生産時の性能、消費電力、面積を最適化しやすいため、スマートフォン向けチップやAIアクセラレータなどで使われます。

AI分野でもHDLは間接的に重要です。機械学習モデルを書くのはPythonなどのソフトウェア側の役割ですが、そのモデルを高速に推論するAIチップや専用演算回路を設計する場面ではHDLが関わります。つまりHDLは、AIを動かすハードウェア基盤を作るための技術だと考えると理解しやすいでしょう。

初心者が学ぶときの進め方

HDLを学ぶときは、最初から大規模なCPUやAIチップを作ろうとせず、小さな回路から始めるのが現実的です。まずは、AND、OR、NOT、XORといった論理回路、加算器、マルチプレクサ、フリップフロップ、カウンタなどを理解します。これらはHDLで回路を書くときの基本部品になります。

次に、VHDLかVerilog HDLのどちらかを選び、簡単な回路を記述してシミュレーションします。LEDを点滅させる、ボタン入力を読む、カウンタを作る、簡単な状態遷移を作るといった題材は、初心者に向いています。FPGAボードを使える環境があれば、シミュレーション結果と実機の動きの違いも学べます。

学習では、文法だけを暗記するよりも「この記述はどんな回路になるのか」を意識することが大切です。HDLはソフトウェアのように見えても、最終的には物理的な回路になります。クロック、リセット、タイミング制約、同期回路と非同期回路の違いを少しずつ押さえると、実務に近い理解につながります。

HDLを学ぶ前に知っておきたい注意点

HDLでは、シミュレーションで正しく見えても、実機で同じように動くとは限りません。理由の一つはタイミングです。現実の回路では信号が伝わるまでに遅延があり、クロック周期内に信号が安定しないと誤動作につながります。そのため、配置配線後のタイミング確認や制約設定が重要になります。

また、HDLには「書けるけれど、合成できない」記述があります。シミュレーション専用の書き方や、実際の回路として実現しにくい書き方をそのまま使うと、FPGAやASICには変換できません。初心者は、学習教材やツールの警告を確認しながら、合成可能な記述を身につける必要があります。

もう一つの注意点は、HDLだけを学んでも十分ではないことです。デジタル回路、論理設計、コンピュータアーキテクチャ、信号処理、半導体設計の基礎が関わります。すべてを一度に学ぶ必要はありませんが、HDLは回路設計の入口であり、周辺知識と合わせて理解すると応用範囲が広がります。

まとめ

ハードウェア記述言語（HDL）は、電子回路の構造や動作をテキストで記述するための言語です。代表的なHDLにはVHDL、Verilog HDL、SystemVerilogがあり、FPGAやASICなどの集積回路設計で広く使われています。

HDLはプログラミング言語に似た見た目を持ちますが、CPUが実行する手順を書くものではありません。回路がどのようにつながり、どのタイミングで、どのように並列動作するかを表すものです。この違いを理解することが、HDL学習の最初のポイントになります。

AI、IoT、自動車、通信、医療機器などの発展に伴い、高性能で低消費電力な専用回路の重要性は高まっています。HDLは、そうした電子機器やAIチップを支える基盤技術として、今後も重要な役割を持ち続けるでしょう。
