ペトリネットとは

ペトリネットとは、複雑な手順や流れを持つ仕組みの動きを、図を使って分かりやすく表すための方法です。図を使うことで、難しい数式を使わずに、仕組みがどのように変化していくかを視覚的に捉えることができます。この方法は、1962年にカール・アダム・ペトリという人によって考え出され、今では様々な分野で使われています。

ペトリネットの絵には、主に「場所」「変遷」「矢印」の３つの要素があります。「場所」は仕組みの状態を表す円で、例えば、製造工程のある段階や、コンピュータの中のデータの状態などを表します。「変遷」は仕組みの変化を表す四角で、ある状態から別の状態への移り変わりを表します。例えば、部品の組み立てや、データの送信などを表します。そして、「矢印」は場所と変遷を繋ぎ、変化の前後関係を示します。

ペトリネットを使うことで、仕組み全体の動きを簡単に理解することができます。例えば、工場の生産ラインをペトリネットで表すと、それぞれの工程がどのように連携しているのか、どこで滞りが発生しやすいかなどを一目で見ることができます。また、コンピュータのプログラムの動きをペトリネットで表すと、プログラムの処理手順やデータの流れを分かりやすく確認できます。

ペトリネットは、問題点や改善点を見つけるのにも役立ちます。例えば、生産ラインのペトリネットから、ある工程に仕事が集中してボトルネックになっていることが分かれば、工程の改善や資源の再配置などの対策を立てることができます。このように、ペトリネットは、仕組みの設計や分析をするための強力な道具として、様々な分野で活用されています。

基本的な構成要素

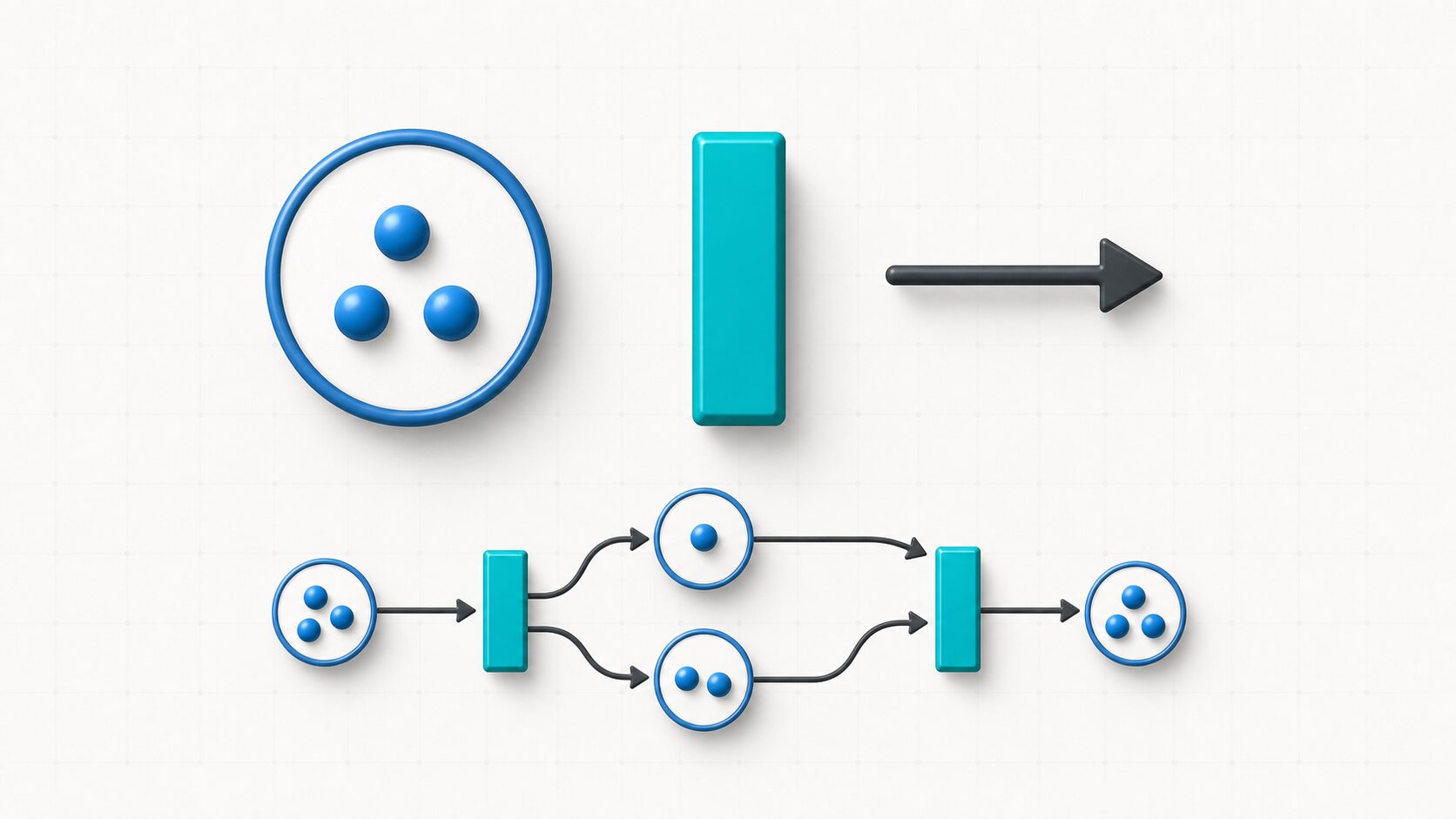

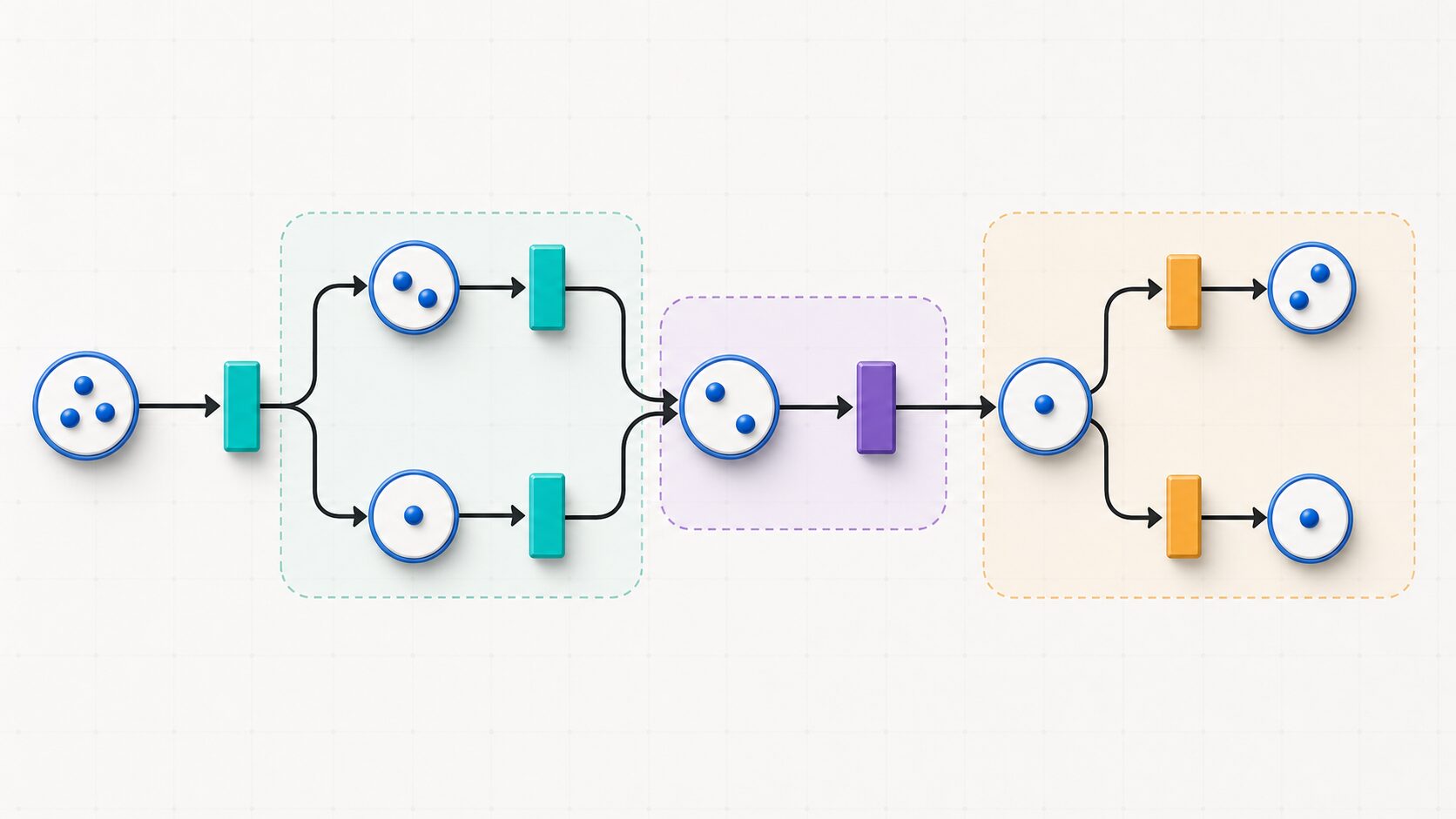

ペトリネットは、システムの動作や状態変化を視覚的に表現するためのモデルであり、主に「場所」と「遷移」という二つの基本的な構成要素から成り立っています。「場所」とは、システムの現在の状態を表す要素で、図の上では円形で描かれます。具体例としては、商品の在庫数や機械の稼働状態、信号機の表示状態などが挙げられます。場所には「トークン」と呼ばれる黒い丸が置かれ、その個数によって状態が表現されます。例えば、在庫管理システムにおいて、ある商品の在庫数が３個であれば、その商品に対応する場所にトークンが３個置かれます。

「遷移」とは、システムの状態変化を表す事象で、図の上では棒線または四角形で描かれます。具体例としては、商品の注文受付や機械の起動、信号機の色の変化などが挙げられます。遷移は、ある条件が満たされたときに発生し、システムの状態を変化させます。例えば、注文受付の遷移は、在庫が十分にあるという条件が満たされたときに発生し、在庫数を減らすと同時に注文処理を進める状態へと変化させます。

「場所」と「遷移」は、「アーク」と呼ばれる有向矢印で接続されます。アークは、場所から遷移へ、または遷移から場所へと向かうことができ、状態遷移における因果関係を示します。場所から遷移へのアークは、その遷移が発生するために必要な条件を表し、遷移から場所へのアークは、その遷移の結果として生じる状態の変化を表します。例えば、注文受付の遷移には、在庫を表す場所から遷移へと向かうアークがあり、これは注文受付には在庫が必要であることを示しています。また、注文受付の遷移から注文処理中を表す場所へと向かうアークがあり、これは注文受付が完了すると注文処理が開始されることを示しています。このように、場所、遷移、アーク、トークンを組み合わせることで、複雑なシステムの動作を分かりやすく表現することができます。

状態遷移の仕組み

物の状態が変わる仕組み、つまり状態遷移について説明します。例として、事務作業を思い浮かべてみましょう。書類の確認作業を考えてみると、未確認の状態から確認済みの状態へと変化します。これが状態遷移です。

ペトリネットと呼ばれる手法を使うと、この状態遷移を分かりやすく表現できます。ペトリネットでは、場所と遷移、そしてトークンと呼ばれる要素を使います。場所とは、書類の状態のようなシステムの状態を表すものです。遷移とは、状態を変える動作、つまり書類の確認作業のようなものです。トークンは、場所にある印のようなもので、現在の状態を示します。

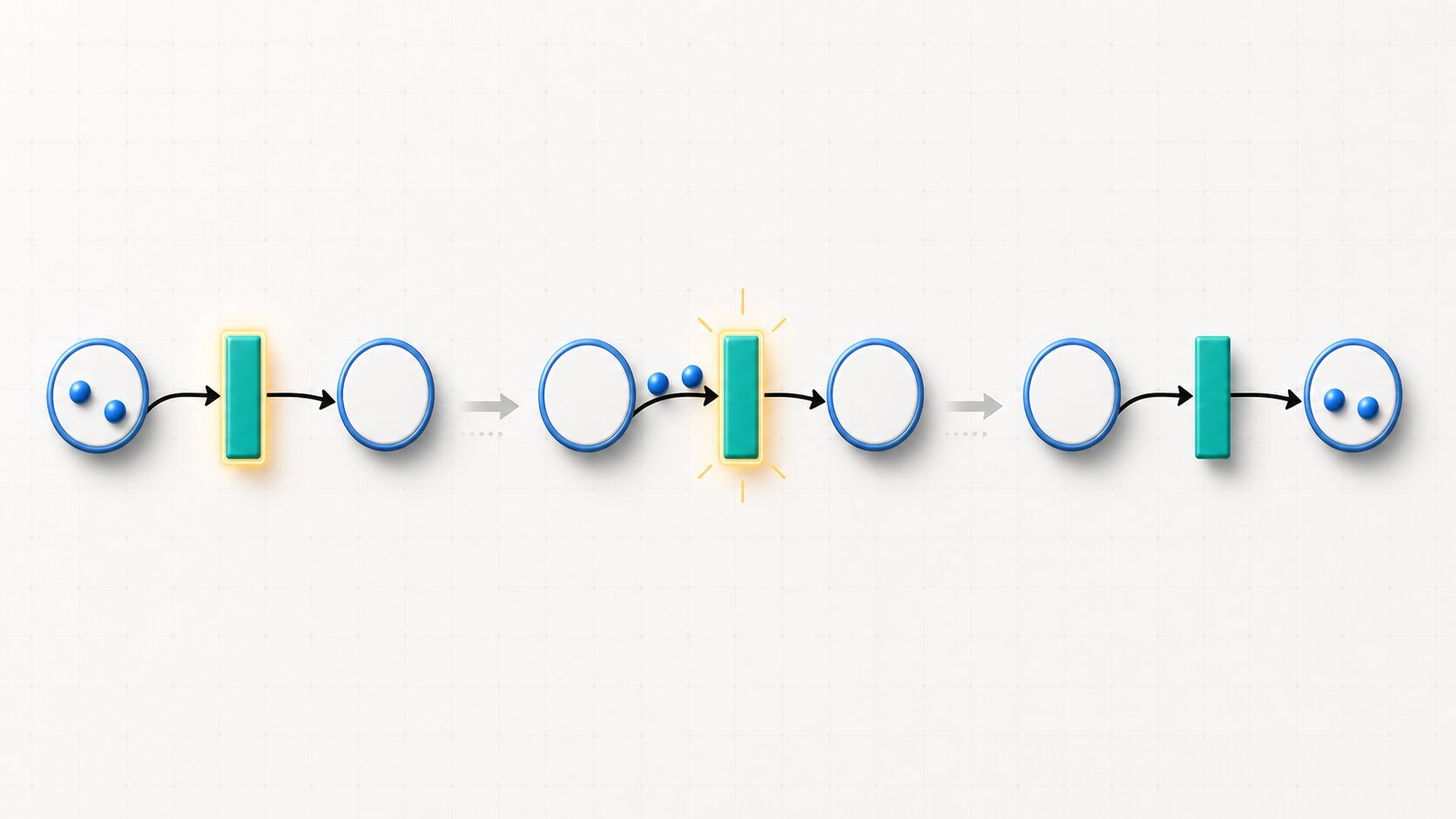

書類の確認作業を例に説明します。「未確認」という場所と「確認済み」という場所を考えます。未確認の場所にトークンがあると、それは書類が未確認の状態であることを示します。確認作業を行うと、トークンは「未確認」の場所から「確認済み」の場所へ移動します。このトークンの移動が、状態遷移を表しています。

ペトリネットでは、遷移が動作するための条件があります。例えば、確認作業を行うためには、未確認の書類がなければならない、つまり「未確認」の場所にトークンがなければならない、という条件があります。この条件を満たしていないと、遷移は動作しません。

一つの動作で複数の状態が変わることもあります。例えば、書類の確認と同時に、確認印を押すという動作も考えられます。この場合、「未確認」から「確認済み」へトークンが移動すると同時に、「印無し」から「印済み」へトークンが移動する、という風に複数の場所の状態が同時に変化します。

複数の動作が同時に可能な場合もありますが、ペトリネットでは、通常一度に一つの動作しか行わないと考えます。こうすることで、システムの状態変化を一つずつ追いかけやすくなります。これは、複雑なシステムの動作を理解する上で重要な点です。

表現能力と応用

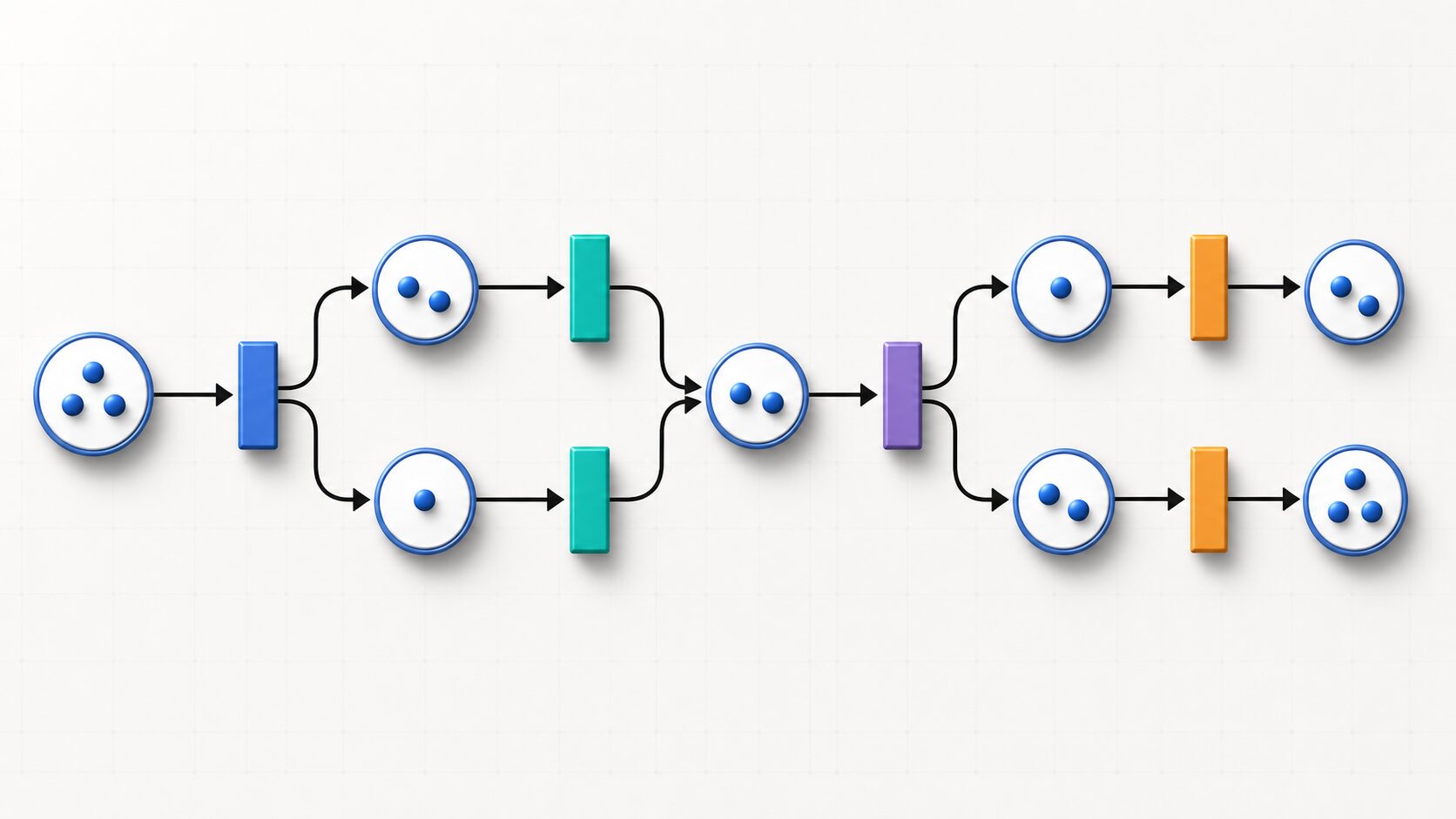

ペトリネットは、複雑な仕組みの動きを分かりやすく表す力を持っています。複数の作業が同時に行われる「並行処理」、作業のタイミングを合わせる「同期」、資源の取り合いによって起こる「競合」など、システム内で起こる様々な事象を表現できます。

ペトリネットでは、「場所」と「遷移」という要素と、それらを結ぶ「矢印」、そして「トークン」と呼ばれる印を使ってシステムの動きを表します。複数の遷移が同時に発火できることで、複数の作業が同時に行われる並行処理を表現できます。ある場所にトークンが揃うことで初めて遷移が発火できる仕組みにより、作業のタイミングを合わせる同期を表現できます。複数の遷移が同じ場所からトークンを受け取ることで、資源の取り合いによって起こる競合状態を表現できます。

こうした表現力のおかげで、ペトリネットは様々なシステムの模型を作ることに役立ちます。例えば、仕事の手順を定めた業務手順システムや、情報をやり取りするための通信手順、製品を作るための製造工程など、多くのシステムの動きを分析するためにペトリネットが使われています。

さらに、ペトリネットの理論に基づいた分析手法を使うことで、システムの不具合を早期に見つけることもできます。例えば、「デッドロック」は、システムが行き詰まって動かなくなる状態です。また、「ライブロック」は、システムは動いているように見えても、目的の動作が実行されない状態です。ペトリネットは、こうした問題を設計の段階で発見し、修正することを可能にします。そうすることで、システムの信頼性を高め、より安定した動作を実現できます。

ペトリネットの種類

様々なシステムの振る舞いを視覚的に表現し解析するための手法として、ペトリネットが用いられています。ペトリネットは、場所、遷移、アーク、トークンといった要素で構成され、システムの状態変化をモデル化します。基本的なペトリネット以外にも、システムの特性に合わせて様々な種類のペトリネットが開発されており、目的に応じて適切な種類を選択することで、より効果的なシステム分析を実現できます。

まず、時間的な制約をモデルに組み込みたい場合、時間ペトリネットが有効です。時間ペトリネットでは、各遷移に発火までの時間が設定されます。これにより、システムの処理時間や遅延などを考慮したモデル化が可能になり、より現実に近いシステムの振る舞いを表現できます。例えば、製造工程のモデル化に用いることで、各工程の所要時間を考慮した生産計画の立案に役立ちます。

次に、システム内で扱うデータの種類を区別する必要がある場合、カラーペトリネットが適しています。カラーペトリネットでは、トークンに色（属性）を付けることができ、異なる種類のデータやリソースを区別できます。例えば、通信ネットワークのモデル化において、異なる種類のパケットを異なる色のトークンで表現することで、ネットワーク内のデータの流れを詳細に分析できます。

さらに、大規模で複雑なシステムをモデル化する際には、階層ペトリネットが有用です。階層ペトリネットは、システムを階層的に表現することで、モデルの可読性と管理性を向上させます。複雑なシステム全体を一度に把握するのではなく、階層構造を利用することで、部分ごとに分けてモデル化し、段階的に理解することが可能になります。これにより、大規模システムのモデル化に伴う複雑さを軽減し、効率的な分析を実現できます。

このように、時間ペトリネット、カラーペトリネット、階層ペトリネットなど、様々な種類のペトリネットが存在し、それぞれ異なる特性を備えています。これらのペトリネットを適切に使い分けることで、より精緻で効果的なシステム分析が可能になります。

まとめ

ペトリネットは、複雑な仕組みの動きを分かりやすく図で表し、分析するための便利な道具です。場所、遷移、トークンという三つの要素だけで、複雑な仕組みの振る舞いを表現できます。 場所はシステムの状態を表す円で、トークンはシステム内の資源を表す黒丸で示されます。遷移は場所と場所をつなぐ線で表され、条件が満たされるとトークンが移動することで状態の変化を表します。

ペトリネットを使うことで、複数の処理が同時に進む並行処理や、処理の同期、資源の取り合いによる競合といった状況も表現できます。例えば、複数のプログラムが同時にCPUやメモリーといった資源を利用する状況をモデル化し、競合による問題発生の可能性を事前に分析できます。また、複数の作業工程が順番に実行される状況をモデル化し、各工程の同期が適切に行われているかを確認できます。

さらに、基本的なペトリネットに時間や種類といった情報を加えることで、より現実に近いモデルを作成できます。例えば、各遷移に処理時間を設定することで、システム全体の処理時間を予測できます。また、トークンに種類を割り当てることで、異なる種類の資源がシステム内でどのように使われるかを分析できます。

ペトリネットは、視覚的に分かりやすい表現でシステムの動きを捉えられるため、システムの設計段階で潜在的な問題点を早期に発見するのに役立ちます。例えば、トークンの流れが滞ることでシステムが停止するデッドロックといった問題を、図の上で確認できます。また、システムの性能や信頼性を評価し、設計の最適化を行うことも可能です。このように、ペトリネットは仕組みの設計や運用を最適化する上で、システム技術者にとって重要な役割を果たしています。
